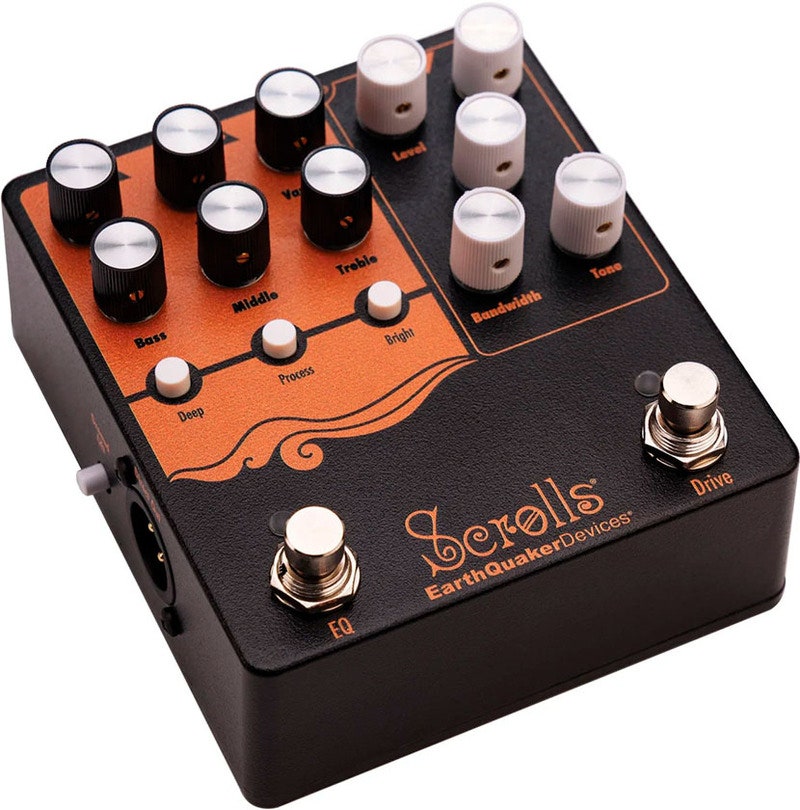

EarthQuaker Devices Scrolls Bass Odyssey

EarthQuaker Devices Scrolls Bass Odyssey basson etuaste- ja overdrive-pedaali

EarthQuaker Devices Scrolls Bass Odyssey on monipuolinen analoginen bassopreamp, EQ- ja overdrive-pedaali, joka on kehitetty yhteistyössä japanilaisen basistin Kentaro Nakaon kanssa. Se yhdistää putkivahvistinta muistuttavan Drive-kanavan, aktiivisen EQ-kanavan, efektilenkin, puhtaan rinnakkaislähdön ja balansoidun XLR-lähdön kompaktiin kokonaisuuteen.

Scrolls voidaan sijoittaa basson signaaliketjun keskukseksi lavalla, studiossa ja harjoitustilassa. Kolme samanaikaisesti toimivaa lähtöä mahdollistavat käsitellyn signaalin lähettämisen vahvistimelle, mikserille tai äänikortille samalla, kun täysin puhdas bassosignaali voidaan ohjata erilliseen kohteeseen.

Suunniteltu yhteistyössä Kentaro Nakaon kanssa

Scrolls Bass Odyssey kehitettiin yhteistyössä Number Girl- ja Crypt City -yhtyeistä tunnetun Kentaro Nakaon kanssa. Tavoitteena oli rakentaa helposti mukana kulkeva kokonaisuus, jolla basisti voi säilyttää oman ääniprofiilinsa erilaisilla esiintymislavoilla, studioissa ja vaihtuvien vahvistimien kanssa.

Suunnittelun lähtökohtina olivat laaja taajuuksien hallinta ja mahdollisuus muokata overdrive-soundia menettämättä basson syvyyttä. Tuloksena on analoginen bassopedaali, joka ulottuu lämpimistä vintage-sävyistä napakkaan moderniin bassosäröön.

Aktiivinen EQ-kanava

EQ-kanava sisältää aktiiviset Bass-, Middle- ja Treble-säätimet. Keskiasennossa säädöt ovat neutraaleja, joten basson alkuperäinen ääniprofiili säilyy. Säätimiä voidaan kääntää keskiasennosta myötäpäivään taajuusalueen korostamiseksi tai vastapäivään sen leikkaamiseksi.

EQ-kanavan oma Level-säädin hallitsee lähtötasoa kanavan ollessa käytössä. Keskiasento vastaa yhtenäistä lähtötasoa, minkä lisäksi signaalia voidaan joko vaimentaa tai vahvistaa.

Säädettävä Vari-Freq-taajuusalue

Vari-Freq-säätimellä valitaan muokattava taajuus noin 20 Hz:n ja 10 kHz:n väliltä. Vari-säädin määrittää, kuinka paljon valittua taajuutta korostetaan tai leikataan.

Laaja säätöalue mahdollistaa esimerkiksi mutaisen alakeskialueen vähentämisen, basson rungon korostamisen tai atakin ja erottelun lisäämisen. Vari-säätimen keskiasento on neutraali, ja keskikohta on merkitty tuntuvalla pykälällä.

Kolme nopeaa ääniprofiilin muokkausta

EQ-kanavan kolme painiketta tarjoavat valmiit taajuusmuokkaukset, joita voidaan käyttää yksittäin tai yhdessä muiden EQ-säätöjen kanssa.

• Deep: Korostaa 80 Hz:n taajuutta syvän ja voimakkaan bassopohjan tuottamiseksi
• Process: Leikkaa alempaa keskialuetta ja muodostaa napakamman modernin ääniprofiilin
• Bright: Korostaa 5 kHz:n taajuutta ja lisää atakkia sekä erottelua

Putkivahvistinta muistuttava Drive-kanava

Drive-kanava tuottaa putkivahvistinta muistuttavaa analogista overdrivea. Sen gain-alue ulottuu kevyestä säröstä voimakkaaseen ja paksuun bassosoundiin, ja kanavan säätimet auttavat säilyttämään matalien taajuuksien täyteläisyyden myös suuremmilla säröasetuksilla.

Blend-säädin yhdistää puhtaan bassosignaalin overdrive-signaaliin. Vastapäivään käännettynä soundissa kuuluu enemmän puhdasta signaalia, kun taas myötäpäivään kääntäminen lisää särökanavan osuutta. Näin basson alkuperäinen atakki ja matalat taajuudet voidaan säilyttää myös voimakkaasti särötetyssä soundissa.

Bandwidth hallitsee särön taajuusaluetta

Bandwidth-säädin määrittää, millä taajuusalueella säröytyminen on voimakkainta. Vastapäivään käännettynä se painottaa matalien taajuuksien leikkautumista ja tuottaa lämpimämmän, pehmeämmän sekä pyöreämmän soundin.

Myötäpäivään käännettynä särö keskittyy korkeammille taajuuksille, jolloin soundista tulee napakampi, erottelevampi ja purevampi matalien taajuuksien säilyessä tiukempina. Tone-säädin toimii alipäästösuotimena ja mahdollistaa Drive-kanavan korkeiden taajuuksien hallinnan.

Efektilenkki Drive- ja EQ-kanavien välissä

Sisäinen signaalijärjestys kulkee Drive-kanavalta efektilenkin kautta EQ-kanavalle. Efektilenkkiin voidaan sijoittaa esimerkiksi chorus, delay, reverb, modulaatioefekti tai toinen säröpedaali Drive-kanavan jälkeen mutta ennen Scrollsin EQ-osuutta.

Efektilenkki on kiinteästi signaalitiellä ja aina käytettävissä. Sen ansiosta myös lenkkiin kytkettyjen efektien lopullista ääniprofiilia voidaan muokata Scrollsin aktiivisella EQ-kanavalla.

Kolme samanaikaisesti toimivaa lähtöä

Scrolls sisältää tavallisen 6,3 mm:n päälähdön, balansoidun XLR Direct Out -lähdön ja puskuroidun Parallel Out -rinnakkaislähdön. Kaikki kolme lähtöä toimivat samanaikaisesti.

Parallel Out välittää aina puhtaan ja puskuroidun bassosignaalin. Se voidaan yhdistää esimerkiksi virittimeen, bassovahvistimeen, erilliseen DI-boksiin, toiseen pedaaliketjuun tai tallennusjärjestelmään.

XLR-lähtö analogisella kaiutinkaappisuodatuksella

Balansoitu XLR Direct Out mahdollistaa Scrollsin kytkemisen suoraan mikseriin, äänikorttiin tai esiintymispaikan äänentoistojärjestelmään. Lähtö käyttää täysin analogista suodatusta, joka jäljittelee hienovaraisesti bassokaiutinkaapin taajuusvastetta ja pehmentää erityisesti särösoundien terävintä yläpäätä.

Ground Lift -painike auttaa vähentämään maadoitussilmukoiden aiheuttamaa hurinaa XLR-yhteyttä käytettäessä.

Keskeiset ominaisuudet

• Monipuolinen bassopreamp: Aktiivinen EQ, overdrive, DI ja signaalin reititys samassa pedaalissa
• Kentaro Nakao -yhteistyö: Kehitetty Number Girl- ja Crypt City -basistin kanssa
• Aktiivinen kolmialueinen EQ: Erilliset Bass-, Middle- ja Treble-säädöt
• Vari-Freq: Muokattava taajuus noin 20 Hz–10 kHz:n alueella
• Kolme pikavalintaa: Deep-, Process- ja Bright-taajuusmuokkaukset
• Putkivahvistinta muistuttava Drive: Lämpimästä säröstä voimakkaaseen bassoon suunniteltuun overdriveen
• Blend-säädin: Puhtaan ja särötetyn bassosignaalin yhdistäminen
• Bandwidth-säädin: Säröytyvän taajuusalueen kohdistaminen
• Efektilenkki: Sijoitettu Drive- ja EQ-kanavien väliin
• Kolme samanaikaista lähtöä: Main Out, Parallel Out ja balansoitu XLR Direct Out
• Analoginen kaiutinkaappisuodatus: Pehmentää XLR-lähdön ylätaajuuksia
• Ground Lift: Auttaa vähentämään XLR-yhteyden maalenkkihurinaa
• Relay true bypass: Relepohjainen ohituskytkentä
• Flexi-Switch: Drive-kanavan monipuolinen jalkakytkintoiminta

EQ-kanavan säätimet

• Level: Säätää EQ-kanavan lähtötasoa
• Vari: Korostaa tai leikkaa Vari-Freq-säätimellä valittua taajuutta
• Vari-Freq: Valitsee muokattavan taajuuden noin 20 Hz–10 kHz:n alueelta
• Treble: Korostaa tai leikkaa korkeita taajuuksia
• Middle: Korostaa tai leikkaa keskitaajuuksia
• Bass: Korostaa tai leikkaa matalia taajuuksia
• Deep: 80 Hz:n korostus
• Process: Alemman keskialueen leikkaus
• Bright: 5 kHz:n korostus
• EQ-jalkakytkin: Kytkee EQ-kanavan päälle ja pois

Drive-kanavan säätimet

• Level: Säätää Drive-kanavan lähtötasoa
• Blend: Määrittää puhtaan ja särötetyn signaalin suhteen
• Drive: Säätää overdriven voimakkuutta
• Bandwidth: Määrittää taajuusalueen, jolla säröytyminen on voimakkainta
• Tone: Alipäästösuodin Drive-kanavan korkeiden taajuuksien hallintaan
• Drive-jalkakytkin: Kytkee Drive-kanavan päälle ja pois

Tekniset tiedot

• Tuotetyyppi: Basson etuaste-, EQ-, overdrive- ja DI-pedaali
• Toimintaperiaate: Analoginen
• Kanavat: Drive ja EQ
• Signaalijärjestys: Drive → efektilenkki → EQ
• Vari-Freq-säätöalue: Noin 20 Hz–10 kHz
• Deep-taajuus: 80 Hz
• Bright-taajuus: 5 kHz
• Päälähtö: 6,3 mm
• Rinnakkaislähtö: Puskuroitu Parallel Out puhtaalle signaalille
• DI-lähtö: Balansoitu XLR Direct Out analogisella kaiutinkaappisuodatuksella
• Ground Lift: Kyllä, XLR-lähdölle
• Efektilenkki: Kiinteästi Drive- ja EQ-kanavien välissä
• EQ-tuloimpedanssi: 10 MΩ
• EQ-lähtöimpedanssi: Alle 1 kΩ
• Drive-tuloimpedanssi: 500 kΩ
• Drive-lähtöimpedanssi: 100 Ω
• Parallel-tuloimpedanssi: 10 MΩ
• Parallel-lähtöimpedanssi: 100 Ω
• Direct Out -lähtöimpedanssi: 100 Ω
• Ohituskytkentä: Relepohjainen true bypass
• EQ-kytkentä: Tavallinen päälle/pois-kytkentä
• Drive-kytkentä: Flexi-Switch-teknologia
• Virtalähde: 9 V DC, keskinapa negatiivinen
• Virtaliitin: 2,1 mm
• Virrankulutus: 70 mA
• Mitat säätimineen: 121 x 114 x 57 mm

Kenelle Scrolls Bass Odyssey sopii?

EarthQuaker Devices Scrolls Bass Odyssey sopii basistille, joka haluaa hallita perussoundiaan, overdrivea ja signaalin reititystä yhdellä pedaalilla. Se toimii kompaktina bassorigina esiintymislavoilla, monipuolisena etuasteena studiossa ja tehokkaana työkaluna erilaisten vahvistimien sekä äänentoistojärjestelmien kanssa.

Usein kysyttyä

• Voiko Scrollsin kytkeä suoraan mikseriin tai äänikorttiin? Kyllä. Balansoitu XLR-lähtö sisältää hienovaraisen analogisen kaiutinkaappisuodatuksen.
• Voiko puhtaan ja käsitellyn signaalin lähettää eri kohteisiin? Kyllä. Puskuroitu Parallel Out välittää puhtaan signaalin samalla, kun Main- ja XLR-lähdöistä saadaan käsitelty signaali.
• Missä kohdassa signaaliketjua efektilenkki sijaitsee? Efektilenkki on Drive- ja EQ-kanavien välissä, joten lenkkiin liitettyjä efektejä voidaan käsitellä Scrollsin EQ-kanavalla.
• Säilyttääkö Drive-kanava basson matalat taajuudet? Blend- ja Bandwidth-säätimillä puhtaan signaalin määrä ja särön taajuusalue voidaan sovittaa siten, että matalat taajuudet säilyvät täyteläisinä.
• Toimiiko pedaali ilman virtalähdettä true bypass -tilassa? Ei. Relepohjainen ohituskytkentä tarvitsee virtaa signaalin läpäisemiseen.
• Voiko pedaalia käyttää yli 9 voltin jännitteellä? Ei. Valmistaja ohjeistaa käyttämään ainoastaan 9 V DC -virtalähdettä.
