Cioks DC7

CIOKS DC7 – pedaalivirtalähde seitsemällä eristetyllä lähdöllä

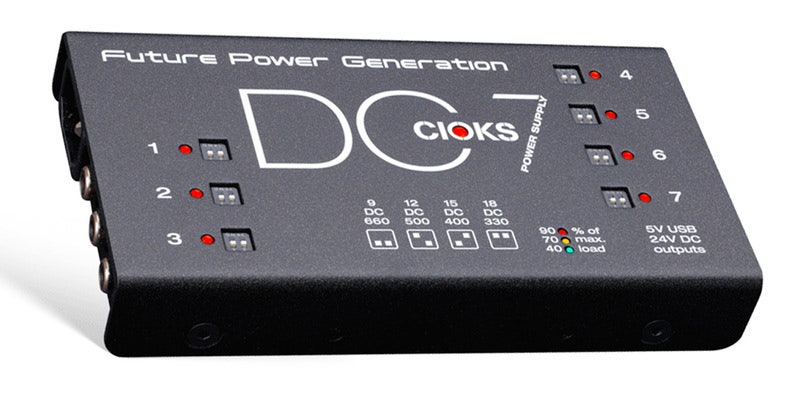

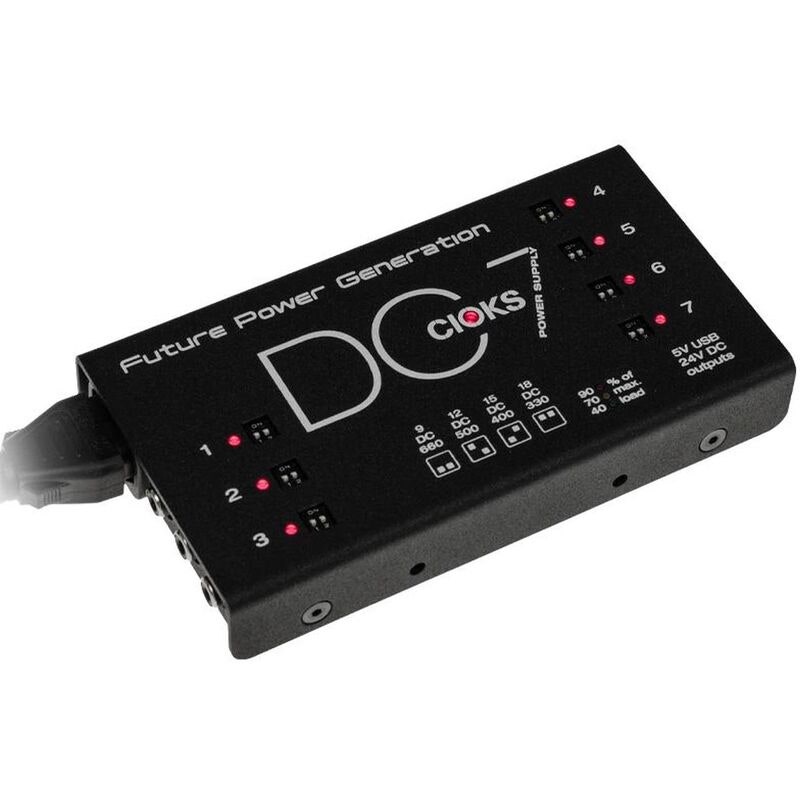

CIOKS DC7 on matalaprofiilinen efektipedaalien virtalähde, jonka seitsemän eristettyä DC-lähtöä soveltuvat erilaisia käyttöjännitteitä tarvitseville pedaaleille. Jokaisen lähdön jännitteeksi valitaan erikseen 9, 12, 15 tai 18 V. Vain 25,4 mm korkea ja 500 grammaa painava kotelo helpottaa sijoittamista pedaalilaudan alle.

Seitsemän eristettyä lähtöä ja neljä jännitevaihtoehtoa

Jokainen lähtö tarjoaa enintään 6 W tehoa: 660 mA 9 voltilla, 500 mA 12 voltilla, 400 mA 15 voltilla tai 330 mA 18 voltilla. Lähtökohtainen jännitevalinta mahdollistaa eri jännitteillä toimivien pedaalien käyttämisen samassa kokoonpanossa. Eristetyt lähdöt ja monivaiheinen häiriönsuodatus auttavat vähentämään virransyötöstä syntyviä häiriöitä.

USB-lähtö ja laajennettava virransyöttö

5 V:n USB-A-lähtö tarjoaa enintään 1 A virtaa esimerkiksi puhelimen lataamiseen. Erilliseen 24 V:n AUX-lähtöön voi liittää erikseen hankittavan CIOKS 4- tai CIOKS 8 Expander -laajennusyksikön, kun pedaalilautaan tarvitaan lisää eristettyjä lähtöjä.

Kuormituksen seuranta ja kiinnitys

Lähtökohtaiset LED-merkkivalot auttavat seuraamaan kunkin lähdön toimintaa. Sisäänrakennettu kolmen LEDin tehomittari näyttää kokonaiskuormituksen, ja erillinen tilailmaisin kertoo koko virtalähteen ylikuormituksesta. Mukana toimitetaan kiinnitystarvikkeet Pedaltrain- ja Temple Audio -laudoille. Erikseen myytävä CIOKS GRIP mahdollistaa kiinnityksen yhteensopivaan Pedaltrain-lautaan ilman poraamista.

Tekniset tiedot

• DC-lähdöt: 7 eristettyä lähtöä, enintään 6 W lähtöä kohden
• Jännite ja enimmäisvirta lähtöä kohden: 9 V / 660 mA, 12 V / 500 mA, 15 V / 400 mA tai 18 V / 330 mA
• USB-A-lähtö: 5 V DC, enintään 1 A / 5 W
• AUX-lähtö: 24 V DC, enintään 2 A
• Lähtöjen 1–7 ja USB-lähdön yhteinen enimmäisteho: 42 W
• Enimmäisteho pelkästä AUX-lähdöstä: 48 W
• Verkkovirta: 100–240 V AC, 50–60 Hz, enintään 58 W
• Mitat: 160 × 88 × 25,4 mm ilman kumijalkoja
• Paino: 500 g
• Takuu: 5 vuotta

Toimitussisältö

• CIOKS DC7 -virtalähde ja verkkojohto
• 7 × Type 1 Flex: 5,5/2,1 mm, keskinegatiivinen
• 1 × Type 2 Flex: 5,5/2,1 mm, keskipositiivinen
• 1 × Type 4 Flex: 5,5/2,5 mm, keskipositiivinen
• 1 × Type 5 Flex: 3,5 mm jakkiliitin, kärkipositiivinen
• 1 × Split Flex Type 1: kaksi keskinegatiivista 5,5/2,1 mm liitintä
• 1 × kolmihaarainen daisy chain Flex Type 1: keskinegatiiviset 5,5/2,1 mm liittimet
• Kiinnitysruuvit, kuusiokoloavain, käyttöohje, porausmalli ja Flex Guide

Usein kysytyt kysymykset

Voiko CIOKS DC7 syöttää eri jännitteillä toimivia pedaaleja samanaikaisesti?

Kyllä. Jokaisen seitsemän eristetyn lähdön jännite valitaan erikseen. Tarkista pedaalin vaatima jännite, virta, liitin ja napaisuus ennen kytkemistä.

Onko alkuperäisessä CIOKS DC7:ssä USB-C-lähtö?

Ei. Alkuperäisessä DC7:ssä on USB-A-lähtö, joka tarjoaa 5 V:n jännitteellä enintään 1 A virtaa eli 5 W tehoa.

Onko 48 W käytettävissä seitsemälle pedaalilähdölle?

Ei. Lähtöjen 1–7 ja USB-lähdön yhteinen enimmäisteho on 42 W. Valmistajan ilmoittama 48 W on käytettävissä vain, kun teho otetaan pelkästä AUX-lähdöstä.

Miten CIOKS DC7:n lähtöjen määrää voi lisätä?

24 V:n AUX-lähtöön voi liittää erikseen myytävän CIOKS 4- tai CIOKS 8 Expander -laajennusyksikön.
