Yamaha CHR12M

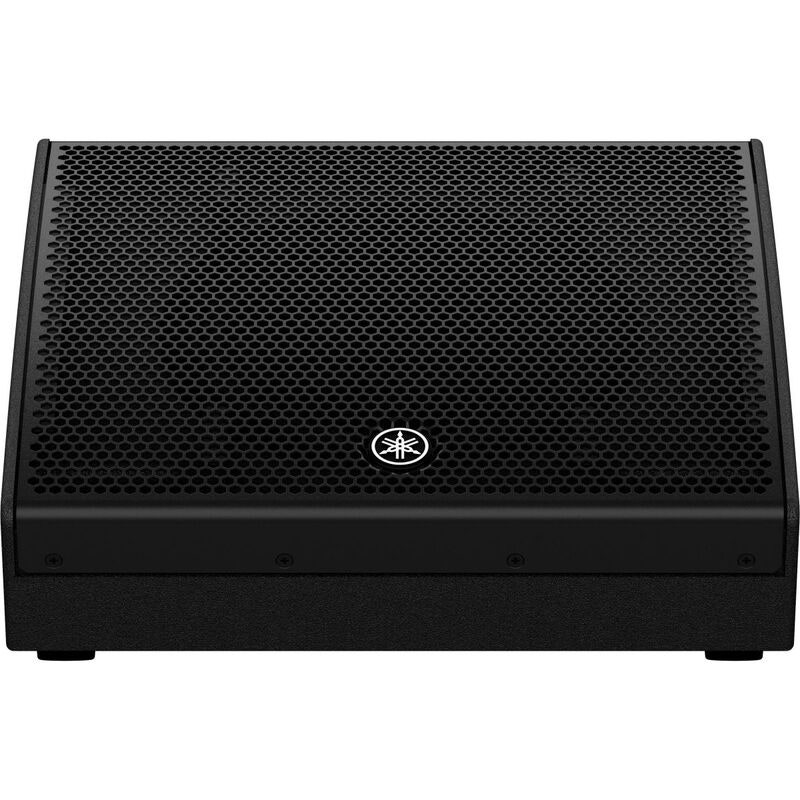

Yamaha CHR12M – 12" passiivinen koaksiaalinen lattiamonitori

Yamaha CHR12M on kaksitiekaiutin, joka on suunniteltu erityisesti lavamonitorointiin. Sen 12 tuuman bassoelementti ja koaksiaalisesti sijoitettu kompressiodriver muodostavat kompaktin kokonaisuuden, jonka nimellinen suuntakulma on 90° × 90°. Vanerikotelo ja kestävä polyureapinnoite soveltuvat keikka- ja tapahtumakäyttöön.

Koaksiaalinen rakenne lavakuunteluun

Diskanttidriver sijaitsee samalla akselilla bassoelementin kanssa. Tämä rakenne tukee tasaista taajuus- ja vaihevastetta monitorointikäytössä. Lattiamonitorin 57 asteen kulma suuntaa äänen kohti esiintyjää, ja symmetrinen suuntakuvio antaa liikkumavaraa kuuntelupaikan ympärillä.

Kompressiodriverissa on 1,75 tuuman kalvo ja yhden tuuman kurkku. Kaiuttimen taajuusalue on 61 Hz–20 kHz (−10 dB), ja laskennallinen enimmäisäänenpaine on 123 dB SPL.

Erillinen vahvistin ja ulkoinen kaiutinprosessointi

CHR12M on passiivinen 8 ohmin kaiutin, joka liitetään päätevahvistimeen kaiutinkaapelilla. Tehonkesto on 250 W NOISE, 500 W PGM ja 1000 W PEAK. Nämä arvot kuvaavat kaiuttimen tehonkestoa, eivät sisäisen vahvistimen tehoa.

Yamaha PX -sarjan vahvistimien tai muiden yhteensopivien signaaliprosessorien kanssa voidaan hyödyntää CHR-sarjalle tarkoitettuja kaiutinprosessointiasetuksia. DSP-prosessointi toteutetaan ulkoisessa laitteessa.

Kestävä kotelo ja joustava sijoittelu

Mustaksi pinnoitetussa vanerikotelossa on sivukahva kuljettamista varten. Lattiamonitorikäytön lisäksi CHR12M voidaan asentaa kaiutintelineeseen sivussa olevan 35 mm:n jalustaholkin avulla. Kolme rinnankytkettyä speakON NL4MP -liitintä helpottavat kaiutinkaapelien reititystä.

Tekniset tiedot

• Tuotetyyppi: passiivinen kaksitiekaiutin / lattiamonitori
• Kotelotyyppi: bassorefleksi
• Bassoelementti: 12", 2,5" puhekela
• Diskantti: koaksiaalinen kompressiodriver, 1,75" kalvo ja 1" kurkku
• Nimellinen suuntakulma: 90° vaaka × 90° pysty
• Taajuusalue (−10 dB): 61 Hz–20 kHz
• Nimellisimpedanssi: 8 Ω
• Tehonkesto: 250 W NOISE / 500 W PGM / 1000 W PEAK
• Herkkyys: 93 dB SPL (1 W / 1 m, akselilla)
• Laskennallinen enimmäisäänenpaine: 123 dB SPL
• Liitännät: 3 × speakON NL4MP, rinnankytketty
• Kotelo: vaneri, musta polyureapinnoite
• Lattiamonitorikulma: 57°
• Jalustaholkki: 35 mm, kotelon sivussa
• Mitat (leveys × korkeus × syvyys): 500 × 343 × 454 mm
• Paino: 15,6 kg

Usein kysytyt kysymykset

Tarvitseeko Yamaha CHR12M erillisen vahvistimen?

Kyllä. CHR12M on passiivinen 8 ohmin kaiutin, joka tarvitsee erillisen päätevahvistimen ja kaiutinkaapelin. Sitä ei liitetä suoraan mikserin linjalähtöön.

Mitä CHR12M:n 1000 W:n teholukema tarkoittaa?

1000 W on kaiuttimen PEAK-huipputehonkesto. Muut valmistajan ilmoittamat tehonkestoarvot ovat 250 W NOISE ja 500 W PGM. Kaiuttimessa ei ole sisäistä vahvistinta.

Onko CHR12M:ssä sisäinen DSP?

Ei. Kaiutinprosessointi tehdään ulkoisessa laitteessa. CHR-sarjan prosessointiasetuksia voidaan käyttää Yamaha PX -sarjan vahvistimissa tai muissa yhteensopivissa signaaliprosessoreissa.
