BSS AR-133

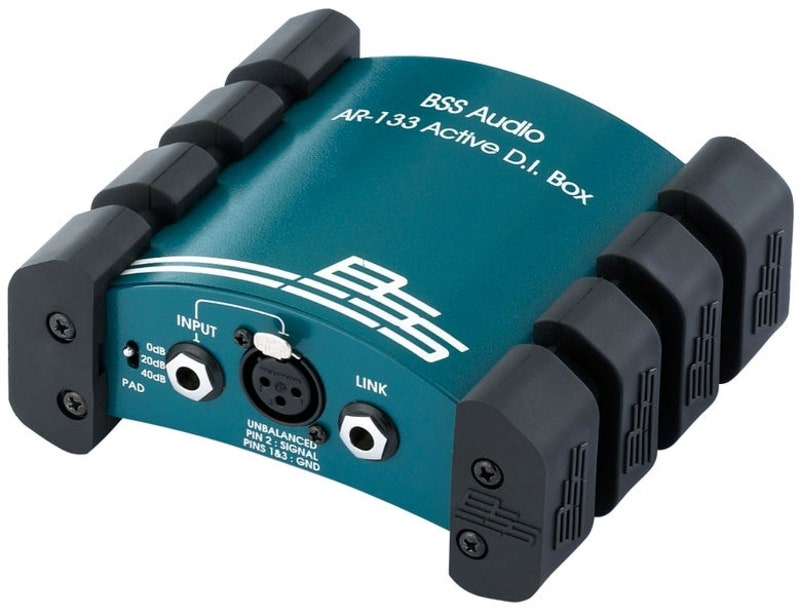

BSS AR-133 – aktiivinen DI-boksi

BSS AR-133 on aktiivinen DI-boksi, jolla soittimen tai muun balansoimattoman äänilähteen signaali voidaan lähettää balansoituna mikseriin tai mikrofonietuasteeseen. Jakkitulo, XLR-tulo ja linkkilähtö mahdollistavat monipuoliset kytkennät studiossa ja lavalla. Valittava tulovaimennus, muuntajabalansoitu XLR-lähtö ja ground lift -kytkin auttavat sovittamaan signaalin äänentoistojärjestelmään.

Soittimen signaali mikseriin ja vahvistimeen

AR-133:n tuloliitäntöinä ovat 6,3 mm:n jakki ja XLR. Link-jakkilähdöstä signaalin voi viedä edelleen esimerkiksi soitinvahvistimeen samalla, kun balansoitu XLR-lähtö syöttää mikseriä. Näin sama soitin voidaan kytkeä sekä lavavahvistimeen että PA-järjestelmään ilman erillistä jakokaapelia.

Kolme vaimennusasetusta eri signaalitasoille

Tulon pad-kytkimessä on 0, −20 ja −40 dB:n asetukset. Ilman vaimennusta tuloimpedanssi on 1 MΩ, mikä sopii esimerkiksi passiivisilla mikrofoneilla varustetuille kitaroille ja bassoille. Vaimennusasetuksilla voidaan sovittaa voimakkaampia signaaleja DI-boksin tuloon ja ehkäistä tulopiirin yliohjautumista.

Muuntajabalansoitu lähtö ja ground lift

Muuntajabalansoitu XLR-lähtö mahdollistaa signaalin siirtämisen balansoituna mikserille. Lähtöpuolen ground lift -kytkin katkaisee XLR-lähdön nastan 1 yhteyden laitteen maahan. Se voi auttaa poistamaan maalenkeistä aiheutuvaa hurinaa, kun soitin, vahvistin ja mikseri on kytketty samaan järjestelmään.

Phantom-virta tai 9 V:n paristo

AR-133 toimii 20–48 V:n phantom-virralla tai 9 V:n PP3-paristolla. Jos phantom-virta katkeaa, laite siirtyy automaattisesti paristokäyttöön, kun toimintakuntoinen paristo on asennettuna. Alumiinikotelo ja polyuretaaniset päätysuojat soveltuvat liikkuvaan käyttöön, ja kotelon muoto mahdollistaa kaapelien viemisen laitteen alitse.

Tekniset tiedot

• Tuotetyyppi: aktiivinen DI-boksi
• Tulot: balansoimaton 6,3 mm:n jakkitulo ja balansoimaton 3-napainen XLR-tulo
• Linkkilähtö: 6,3 mm:n jakki
• Päälähtö: muuntajabalansoitu 3-napainen XLR
• Tulovaimennus: 0 / −20 / −40 dB
• Tuloimpedanssi: 1 MΩ ilman vaimennusta, 47 kΩ vaimennusasetuksilla
• Suurin tulotaso ennen leikkautumista: +9 dBu / +29 dBu / +49 dBu vaimennusasetuksen mukaan
• Taajuusvaste: 30 Hz – 20 kHz, +0/−1 dB
• Harmoninen särö: alle 0,005 % @ 1 kHz, lähtötaso 0 dBu
• Ground lift: lähtöpuolella
• Virransyöttö: 20–48 V:n phantom-virta tai 9 V:n PP3-paristo
• Automaattinen siirtyminen paristokäyttöön phantom-virran katketessa
• Kotelo: alumiini, polyuretaaniset päätysuojat
• Paino: 650 g ilman paristoa

Usein kysytyt kysymykset

Tarvitseeko BSS AR-133 pariston, jos phantom-virta on käytössä?

Ei. AR-133 toimii 20–48 V:n phantom-virralla ilman paristoa. Asennettu toimintakuntoinen 9 V:n paristo mahdollistaa automaattisen siirtymisen paristokäyttöön, jos phantom-virta katkeaa.

Voiko soittimen kytkeä samanaikaisesti vahvistimeen ja mikseriin?

Kyllä. Link-jakkilähdöstä signaalin voi lähettää soitinvahvistimeen samalla, kun muuntajabalansoitu XLR-lähtö syöttää mikseriä.

Mihin −20 ja −40 dB:n pad-asetuksia käytetään?

Pad-asetukset vaimentavat tulosignaalia. Niillä voidaan sovittaa voimakkaampia signaalitasoja DI-boksin tuloon ja ehkäistä tulopiirin yliohjautumista.

Mihin ground lift -kytkin auttaa?

Ground lift voi auttaa vähentämään maalenkeistä aiheutuvaa hurinaa. Se katkaisee XLR-lähdön nastan 1 yhteyden laitteen maahan.
