Yamaha HS8S

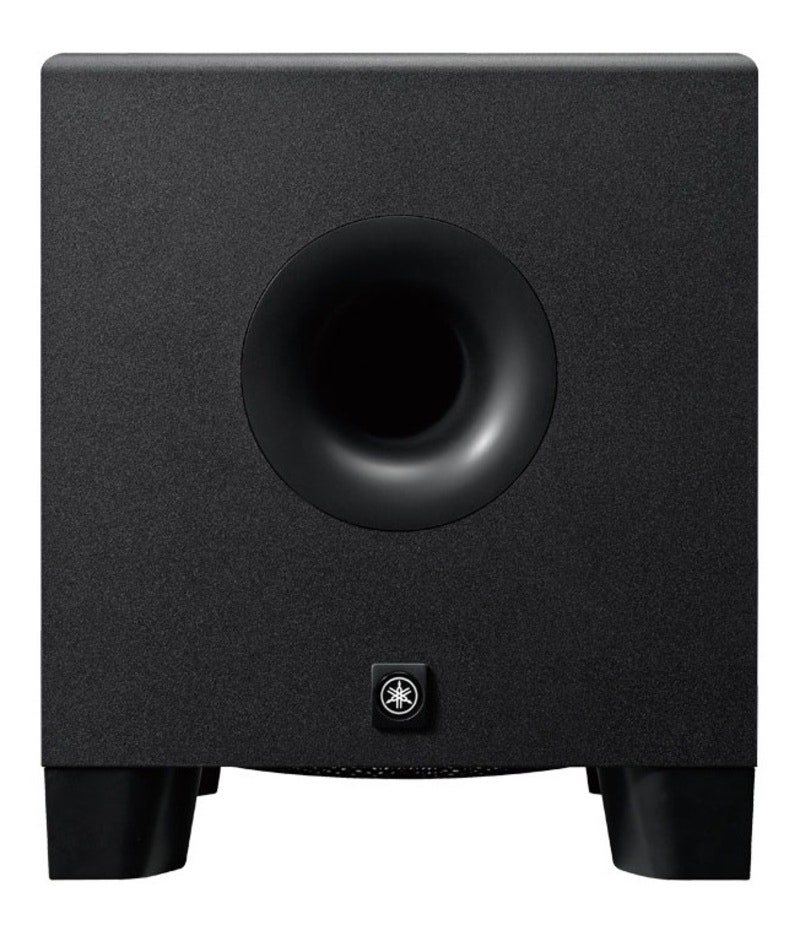

Yamaha HS8S aktiivisubwoofer studiokuunteluun

Yamaha HS8S on 8-tuumaisella bassoelementillä ja 150 watin vahvistimella varustettu aktiivisubwoofer. Se täydentää studiomonitoreiden bassotoistoa ja auttaa kuulemaan matalien taajuuksien tasapainon esimerkiksi bassoraitoja, bassorumpua ja elektronisen musiikin subbassoa käsiteltäessä.

HS8S on suunniteltu Yamaha HS -sarjan monitoreiden kumppaniksi. Säädettävät LOW CUT- ja HIGH CUT -rajataajuudet, tasonsäätö ja vaiheenkääntökytkin helpottavat subwooferin sovittamista monitoreihin ja kuuntelutilaan. Valmistajan ilmoittama taajuusalue on 22–160 Hz −10 dB:n mittausrajalla.

Säädettävä bassonhallinta

HIGH CUT -säätimellä asetetaan subwooferin toistaman taajuusalueen yläraja välille 80–120 Hz. Näin subwooferin toisto voidaan sovittaa päämonitoreiden bassotoistoon.

LOW CUT -toiminto suodattaa matalia taajuuksia L/R-monitorilähtöihin menevästä signaalista. Sen rajataajuutta säädetään välillä 80–120 Hz, ja toiminto voidaan kytkeä pois päältä. Kun matalimmat taajuudet ohjataan subwooferille, päämonitorit voivat keskittyä niiden yläpuolella olevaan taajuusalueeseen.

Tason ja vaiheen sovittaminen

LEVEL-säätimellä asetetaan subwooferin äänenvoimakkuus suhteessa monitoreihin. PHASE-kytkimen NORM.- ja REV.-asentojen avulla voidaan valita vaiheistus, jolla subwoofer ja monitorit toimivat yhdessä tasaisimmin niiden yhteisellä toistoalueella.

Lopputulokseen vaikuttavat myös subwooferin sijoitus, huoneen akustiikka ja kuuntelupaikka. Säätimet antavat mahdollisuuden sovittaa bassotoistoa näihin olosuhteisiin.

Balansoidut liitännät studiojärjestelmään

HS8S vastaanottaa vasemman ja oikean kanavan linjasignaalit balansoiduista XLR- tai 6,3 mm:n TRS-tuloista. Balansoidut XLR L/R -lähdöt välittävät signaalin aktiivisille studiomonitoreille.

Tavallisessa stereokytkennässä äänikortin tai monitorikontrollerin lähdöt yhdistetään subwooferin tuloihin ja subwooferin L/R-lähdöt monitoreihin. Sisäänrakennetun bassonhallinnan ansiosta tähän kytkentään ei tarvita erillistä jakosuodinta.

Tekniset tiedot

• Tuotetyyppi: Aktiivisubwoofer studiokuunteluun
• Bassoelementti: 8"
• Kotelotyyppi: Bassorefleksi
• Kotelomateriaali: MDF
• Taajuusalue: 22–160 Hz (−10 dB)
• Vahvistimen dynaaminen lähtöteho: 150 W / 4 Ω
• Tulot: 2 × balansoitu XLR ja 2 × balansoitu 6,3 mm:n TRS
• Monitorilähdöt: 2 × balansoitu XLR, vasen ja oikea kanava
• HIGH CUT: Subwooferin ylärajataajuus, säädettävä 80–120 Hz
• LOW CUT: Monitorilähtöjen alarajataajuus, säädettävä 80–120 Hz
• LOW CUT -kytkin: ON/OFF
• PHASE-kytkin: NORM./REV.
• Tasonsäätö: LEVEL
• Virrankulutus: 70 W
• Mitat (L × K × S): 300 × 350 × 389 mm
• Paino: 12,5 kg
• Mukana: Virtajohto ja käyttöohje

Usein kysytyt kysymykset

Miten Yamaha HS8S kytketään studiomonitoreihin?

Yhdistä äänikortin tai monitorikontrollerin vasen ja oikea linjalähtö HS8S:n tuloihin. Yhdistä sen jälkeen subwooferin XLR L/R -lähdöt aktiivisten studiomonitoreiden tuloihin.

Mitä eroa LOW CUT- ja HIGH CUT -säädöillä on?

HIGH CUT säätää subwooferin toistaman taajuusalueen ylärajaa. LOW CUT suodattaa matalia taajuuksia monitoreille menevästä signaalista. Molempien rajataajuus on säädettävissä välillä 80–120 Hz, ja LOW CUT voidaan kytkeä pois päältä.

Onko Yamaha HS8S:n 6,3 mm:n liitäntä tulo vai lähtö?

6,3 mm:n TRS-liitännät ovat balansoidut vasemman ja oikean kanavan tulot. Monitoreille menevät L/R-lähdöt ovat XLR-liitäntöjä.

Tarvitaanko Yamaha HS8S:n kanssa erillinen vahvistin tai jakosuodin?

HS8S sisältää oman vahvistimen ja bassonhallinnan, joten subwooferille ei tarvita erillistä vahvistinta tai tavalliseen stereokytkentään erillistä jakosuodinta. Aktiiviset studi monitorit kytketään sen L/R-lähtöihin.
