Cranborne Audio Brick Lane MC4

Cranborne Audio Brick Lane MC4 – nelikanavainen analoginen dynamiikkaprosessori

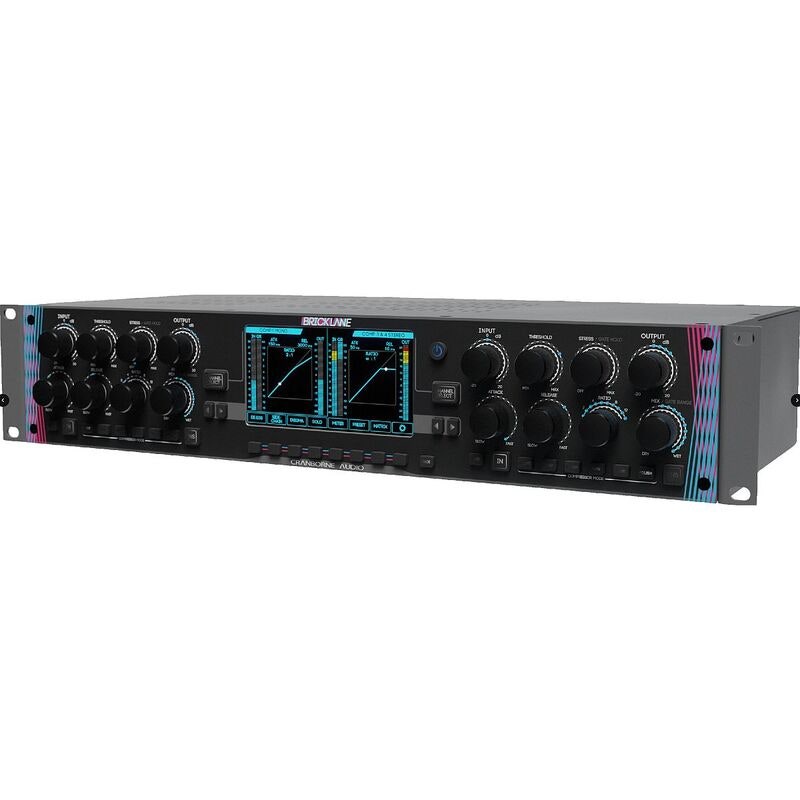

Cranborne Audio Brick Lane MC4 yhdistää neljä analogista Modal PWM -kompressoria, kanavakohtaisen Stress-saturaation ja neljä gatea 19" / 2U -räkkilaitteeseen. Kanavat voi ottaa käyttöön erillisinä monokanavina tai yhdistää esimerkiksi stereobussin, Mid/Side-signaalin tai kahden taajuuskaistan käsittelyyn. Täysin analogista audiopolkua ohjataan digitaalisesti etupaneelista tai DAW-ohjelmasta.

Kuusi kompressiotilaa ja kanavakohtainen Stress-saturaatio

Modal PWM -kompressiossa vahvistusta säädetään pulssinleveysmodulaatiolla. Valittu kompressiotila määrittää muun muassa kompressiosuhteen, kneen sekä attack- ja release-säätimien vasteen. Stress-saturaatio reagoi kompression määrään, ja sen harmoninen luonne vaihtuu tilan mukaan. Säädöllä voi lisätä esimerkiksi lauluraidalle hienovaraista sävyä tai rumpubussiin selvästi kuuluvaa säröä.

• Velvet: Pehmeä Vari-Mu-tyylinen kompressio esimerkiksi laululle ja akustisille soittimille.
• Float: Opto-henkinen tasonsäätö laulun tai basson dynamiikan tasaamiseen.
• Smash: Nopea FET-tyylinen kompressio rummuille, kitaroille ja rinnakkaiskompressioon.
• Tame: Nopea ja läpinäkyvä kompressio yksittäisten transienttien hallintaan.
• Glue: Bussikompressio rumpuryhmän, stemin tai stereomiksauksen dynamiikan yhtenäistämiseen.
• Polish: Analogista ennakointia hyödyntävä limitointi miksauksen tai masterointiketjun huippujen hallintaan.

Mono, stereo, Mid/Side ja kaksikaistainen kompressio

Stereolinkityksellä voi käsitellä esimerkiksi rumpubussia yhtenä parina. Mid/Side-tilassa miksauksen keskiosan ja sivuinformaation dynamiikkaa voi säätää erikseen. Series-tila ketjuttaa kaksi kanavaa, jolloin ensimmäisellä voi hillitä huippuja ja toisella tasata dynamiikkaa loivemmin. Dual-Band-tilassa matalia ja korkeita taajuuksia kompressoidaan erikseen, ja De-Esser-tila soveltuu esimerkiksi laulun sibilanssin vaimentamiseen. Jokaisessa kanavassa on myös analogista ennakointia hyödyntävä gate.

Sidechain-reititys, analogiset insertit ja ENIGMA

Kompressorin ohjaussignaali voidaan ottaa omasta kanavasta, toisesta kanavasta tai yhdestä neljästä ulkoisesta sidechain-tulosta. Näin esimerkiksi bassorummulla voi ohjata bassoraidan kompressiota. Kaikissa kanavissa on ohitettava balansoitu TRS-insertti, jonka paikkaa signaaliketjussa voi vaihtaa. Mid/Side-tilassa ulkoisen taajuuskorjaimen voi kytkeä käsittelemään pelkkää Mid- tai Side-signaalia.

ENIGMA-säädöillä voi hienosäätää muun muassa kompression knee-käyrää, detektorin vastetta, attack- ja release-painotuksia sekä ylätaajuuksien painotusta. Näillä säädöillä voi esimerkiksi muuttaa saman kompressiotilan reagointia lyhyisiin rumpuiskuihin tai hitaammin muuttuviin laulun tasoeroihin.

DAW-ohjaus ja asetusten palautus

MC4:ää voi säätää etupaneelin 5" värinäytön ja säätimien avulla. Mukana toimitettava ohjausplug-in yhdistää laitteen DAW-ohjelmaan USB:n tai Ethernetin kautta. Plug-inilla voi säätää laitetta reaaliajassa, tallentaa ja ladata presettejä sekä palauttaa projektin laiteasetukset. Käsiteltävä audiosignaali kulkee laitteen analogisten tulojen ja lähtöjen kautta.

Tekniset tiedot

• Tyyppi: Nelikanavainen analoginen Modal PWM -dynamiikkaprosessori
• Kanavakohtainen käsittely: Kuusi kompressiotilaa, Stress-saturaatio ja analogista ennakointia hyödyntävä gate
• Reititystilat: Mono, stereolinkitys, Mid/Side, Series, Dual-Band ja De-Esser
• Sidechain: Sisäinen reititys ja neljä ulkoista sidechain-tuloa
• Sidechainin ylipäästösuodin: Pois, 60 Hz, 100 Hz tai 200 Hz
• Insertit: Ohitettavat balansoidut 6,35 mm:n TRS-insertit kaikissa kanavissa, erilliset send- ja return-liitännät
• Tulo- ja lähtövahvistus: ±20 dB
• Enimmäissignaalitasot: Tulo +24 dBu, lähtö +26,5 dBu
• Taajuusvaste: 2 Hz – 80 kHz (±0,5 dB)
• Dynamiikka: Yli 118 dB
• Ohjaus: Etupaneeli, USB ja Ethernet, DAW-ohjausplug-in
• Formaatti ja mitat: 19" / 2U, 483 × 89 × 236 mm (L × K × S)
• Virransyöttö: Sisäinen virtalähde

Usein kysytyt kysymykset

Miten Brick Lane MC4 kytketään DAW-miksaukseen?

Reititä käsiteltävä signaali äänikortin linjalähdöstä MC4:n analogiseen tuloon ja palauta se MC4:n analogisesta lähdöstä äänikortin linjatuloon. Kytke lisäksi USB tai Ethernet, jos haluat säätää laitetta ja palauttaa sen asetukset DAW-ohjelman ohjausplug-inilla.

Voiko Brick Lane MC4:ää käyttää kahdella stereobussilla?

Kyllä. Neljä kanavaa voi määrittää kahdeksi stereopariksi. Voit esimerkiksi käyttää Glue-tilaa rumpubussissa ja Polish-limitointia stereomiksauksessa.

Voiko ulkoista taajuuskorjainta käyttää vain stereokuvan Side-signaalille?

Kyllä. Mid/Side-tilassa voit sijoittaa insertin M/S-enkoodauksen ja -dekoodauksen väliin ja kytkeä taajuuskorjaimen Side-signaalia käsittelevän kanavan insertiin.
