Elysia xmax qube

Elysia xmax qube analoginen Class A -masterbus-prosessori

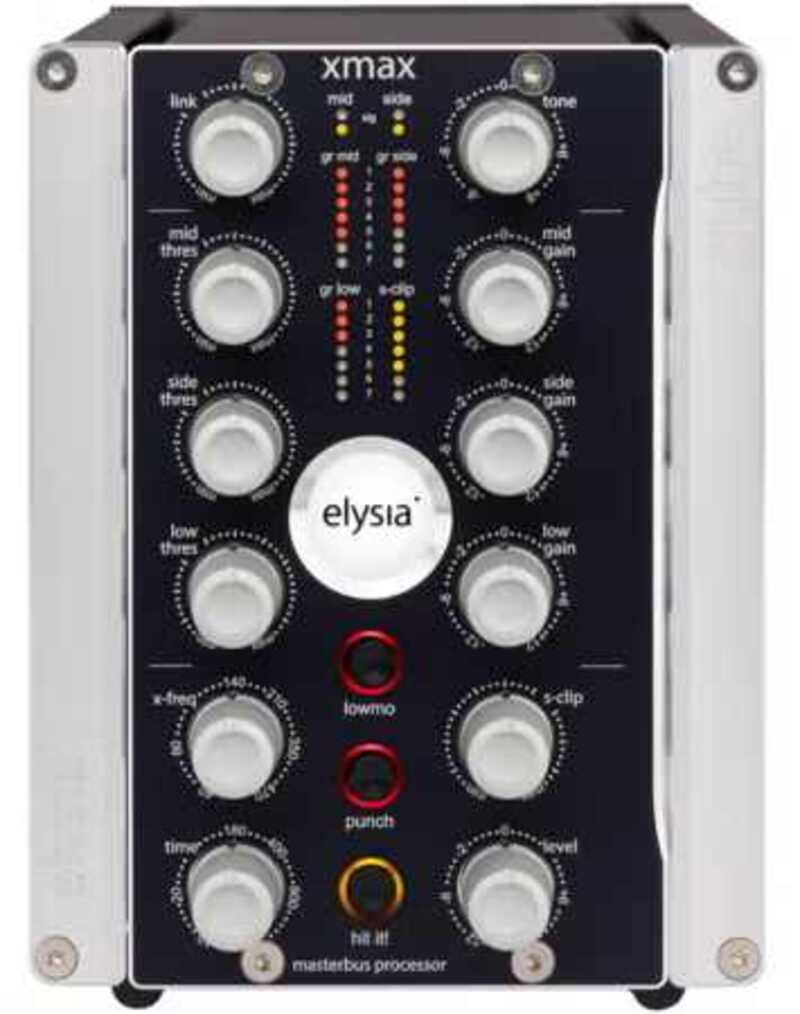

Elysia xmax qube on erillisillä Class A -kytkennöillä toteutettu analoginen stereoprosessori masterväylän, ryhmäväylien ja muiden stereosignaalien käsittelyyn. Sisäinen Mid/Side-prosessointi, kolmikaistainen kompressio, Tone-sävynsäätö ja Soft Clip Limiter muodostavat monipuolisen kokonaisuuden äänitykseen, miksaukseen, masterointiin ja live-äänen viimeistelyyn.

Kompakti qube-pöytämalli tarjoaa saman ammattitason äänenlaadun kuin xmaxin 500 Series- ja 19 tuuman rack-versiot. Tukeva ja kevyt alumiinikotelo sopii kiinteään studioon, liikkuvaan työskentelyyn, FOH-käyttöön ja muihin tilanteisiin, joissa täysikokoiselle rack-laitteelle ei ole tilaa.

Kolme kompressoria yhdessä laitteessa

xmax muuntaa sisään tulevan stereosignaalin Mid- ja Side-signaaleiksi. Keskelle sijoittuvan Mid-signaalin taajuusalue jaetaan Low- ja Mid-kaistoihin, ja stereoleveyttä sisältävä Side-signaali käsitellään erikseen. Käytettävissä on näin kolme itsenäistä kompressoria Low-, Mid- ja Side-kaistoille.

Jokaisella kaistalla on oma Threshold- ja Gain-säädin. Low Gain voi toimia myös matalien taajuuksien sävynsäätönä, Mid Gain keskialueen muotoiluun ja Side Gain stereokuvan leveyden hallintaan. Rakenne mahdollistaa dynamiikan, taajuustasapainon ja stereokuvan käsittelemisen samassa analogisessa signaalitiessä.

VariLink ja yhteinen release-säätö

VariLink mahdollistaa kompressorikaistojen portaattoman linkityksen täysin itsenäisestä toiminnasta kokonaan linkitettyyn tilaan. Täydellä linkityksellä kaikki kolme kaistaa jakavat saman ohjausjännitteen ja xmax toimii perinteisemmän stereokompressorin tavoin. Kompression toimintaa johtavaa kaistaa voidaan ohjata kaistakohtaisten Threshold-säätimien avulla.

Global Release määrittää kaikkien kolmen kompressorin palautumisajan. Lyhyempi release tuottaa energisemmän vasteen rytmiselle materiaalille, kun taas pidempi asetus mahdollistaa tasaisemman ja huomaamattomamman masterbus-kompression.

Automaattinen transienttien käsittely ja Punch

Kaikkien kompressorikaistojen kiinteä attack-aika on 10 ms. Kun gain reduction saavuttaa vähintään 8 dB, Auto Fast lyhentää attack-aikaa automaattisesti nopeiden ja voimakkaiden transienttien hallitsemiseksi. Tämän jälkeen attack palautuu alkuperäiseen asetukseen.

Normaalitilassa kompressiosuhde on 1:1,45, mikä soveltuu hienovaraiseen ja läpinäkyvään masterbus-kompressioon. Punch-toiminto vaihtaa kompressiosuhteen arvoon 1:2,55 ja tarjoaa voimakkaamman dynamiikan hallinnan esimerkiksi rumpuihin, bassoon ja energisempään stereoväylän käsittelyyn.

Säädettävä jakotaajuus ja Lowmo

Low- ja Mid-kaistojen välinen jakotaajuus voidaan säätää välillä 40–470 Hz. Matalampi asetus kohdistaa Low-kompressorin ensisijaisesti sub- ja bassoalueelle, kun taas korkeampi jakotaajuus siirtää enemmän alakeskialueen energiaa Low-kaistan käsiteltäväksi.

Lowmo-toiminto kytkee Side-signaaliin 150 Hz:n ylipäästösuotimen ennen kompressiovaihetta. Suotimen jyrkkyys on 12 dB oktaavia kohti. Toiminto vähentää matalien taajuuksien sivusignaalia, keskittää bassoaluetta ja parantaa monoyhteensopivuutta vaikuttamatta Mid-signaalin Low- ja Mid-kaistoihin.

Tone-säädin ja Soft Clip Limiter

Tone on koko signaalitielle vaikuttava high shelf -suodin, jolla korkeita taajuuksia voidaan vaimentaa tai korostaa ±8 dB. Sen avulla miksaukseen voidaan lisätä ilmavuutta ja kirkkautta tai pehmentää liian terävää ylärekisteriä ilman erillistä taajuuskorjainta.

Soft Clip Limiter pyöristää lyhyitä signaalihuippuja analogisen nauhakoneen saturaatiokäyttäytymistä muistuttavalla tavalla. Se ei katkaise signaalia tavallisen brickwall-limitterin tavoin, vaan auttaa hallitsemaan transientteja ennen ulkoista AD-muunninta. Erillinen mittarointi näyttää Soft Clip -prosessoinnin aiheuttaman huippujen vaimennuksen.

Mittarointi ja liitännät

Reaaliaikainen mittarinäyttö ilmaisee Low-, Mid- ja Side-kompressorien gain reduction -määrän sekä Soft Clip Limiterin huippujen vaimennuksen. Hardwire Bypass ohjaa sisääntulosignaalin suoraan lähtöön, mutta mittarointi pysyy käytössä myös ohitustilassa.

xmax qubessa on kaksi stereoliitäntävaihtoehtoa: balansoidut XLR-liitännät ja 6,3 mm:n TRS-liitännät. Jos XLR- ja TRS-sisääntulot kytketään samanaikaisesti, laite käyttää TRS-sisääntuloja. XLR- ja TRS-lähtöjä voidaan käyttää samanaikaisesti.

Keskeiset ominaisuudet

• Analoginen masterbus-prosessori: Suunniteltu äänitykseen, miksaukseen, masterointiin ja live-käyttöön
• Erilliset Class A -kytkennät: Läpinäkyvä ja tarkka analoginen signaalitie
• Sisäinen Mid/Side-prosessointi: Keskisignaalin ja stereoleveyden erillinen hallinta
• Kolme kompressorikaistaa: Erilliset Low-, Mid- ja Side-kompressorit
• Säädettävä jakotaajuus: Low- ja Mid-kaistojen jakotaajuus 40–470 Hz
• VariLink: Portaattomasti säädettävä kompressorikaistojen linkitys
• Global Release: Yhteinen palautumisajan säätö kaikille kolmelle kompressorille
• Auto Fast: Attack-aika nopeutuu automaattisesti voimakkaiden transienttien aikana
• Punch-toiminto: Vaihtaa kompressiosuhteen arvosta 1:1,45 arvoon 1:2,55
• Lowmo: 150 Hz:n ylipäästösuodin Side-signaalille keskitetymmän bassoalueen saavuttamiseksi
• Tone-säädin: High shelf -suodin ±8 dB:n säätöalueella
• Soft Clip Limiter: Pyöristää transienttihuippuja ennen AD-muunnosta
• Reaaliaikainen mittarointi: Low-, Mid- ja Side-kompression sekä Soft Clip -vaimennuksen näyttö
• Hardwire Bypass: Ohjaa signaalin suoraan sisääntulosta lähtöön
• Qube-pöytämalli: Kompakti ja helposti kuljetettava alumiinikotelo

Tekniset tiedot

• Tuotetyyppi: Analoginen stereo masterbus-prosessori
• Toimintaperiaate: Erillinen Class A -kytkentä
• Prosessointi: Mid/Side-monikaistakompressio
• Kompressorikaistat: Low, Mid ja Side
• Kompressiosuhde normaalitilassa: 1:1,45
• Kompressiosuhde Punch-tilassa: 1:2,55
• Attack-aika: 10 ms, automaattinen Auto Fast vähintään 8 dB:n gain reduction -tasolla
• Jakotaajuuden säätöalue: 40–470 Hz
• Lowmo-suodatin: 150 Hz, 12 dB/oktaavi, vaikuttaa Side-signaaliin
• Tone-säätö: High shelf, −8 – +8 dB
• Master Output -säätö: ±12 dB
• Taajuusvaste: Alle 10 Hz–180 kHz, −3 dB
• THD+N: 0,01 % @ 0 dBu, 20 Hz–22 kHz
• Kohinataso: −91,3 dBu, A-painotettu, 20 Hz–20 kHz
• Dynamiikka-alue: 112 dB, 20 Hz–22 kHz
• Suurin sisääntulotaso: +21 dBu
• Suurin lähtötaso: +22 dBu
• Sisääntuloimpedanssi: 20 kΩ
• Lähtöimpedanssi: 68 Ω
• Audiosisääntulot: 2 × XLR ja 2 × 6,3 mm:n TRS
• Audiolähdöt: 2 × XLR ja 2 × 6,3 mm:n TRS
• Potentiometrit: 41-portaiset
• Formaatti: Qube-pöytämalli
• Kotelon materiaali: Alumiini
• Leveys: 104 mm
• Korkeus: 137 mm
• Syvyys: 205 mm säätimet mukaan lukien
• Paino: 1,46 kg
• Tehonkulutus: 9 W
