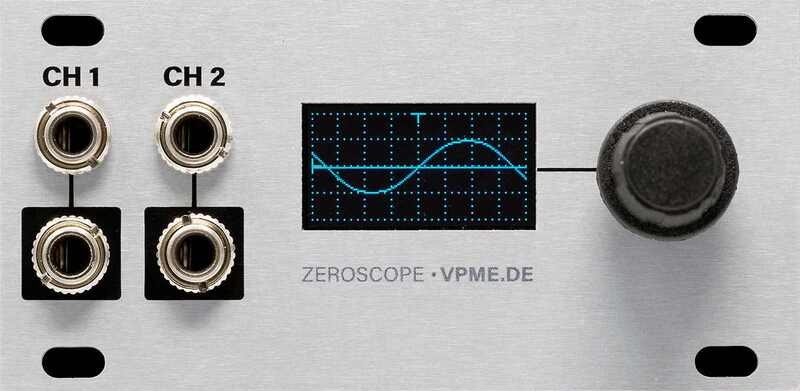

intellijel Zeroscope 1U

Intellijel Zeroscope 1U – 1U-formaatin kaksoiskanavainen oskilloskooppi ja viritin

Intellijel Zeroscope 1U on kompakti mutta tehokas visuaalinen työkalu Eurorack-kokoonpanoon. Moduulissa on kaksi tuloa ja kolme käyttötilaa, joiden avulla voit nähdä ja analysoida audiosignaaleja ja ohjausjännitteitä. Kun korva ei yksin riitä, Zeroscope tarjoaa selkeän graafisen näkymän, X/Y-moodin ja tarkkuusviremittarin helpottamaan säätöä ja viritystä.

Toimintatilat

• Scope: perinteinen oskilloskooppikuvaaja, jossa X-akselilla aika ja Y-akselilla jännite
• X–Y: graafinen moodi, jossa CH1 ohjaa X-akselia ja CH2 Y-akselia
• Tune: alfanumeerinen viritysnäyttö, joka näyttää taajuuden (Hz) tai nuotin nimen

Lisäominaisuudet

• Säädettävä offset kummallekin kanavalle Scope-tilassa
• Trigger-kynnyksen säätö luotettavaa kuvausta varten
• Virittimen asetukset: referenssitaajuus ja näytteen päivitysnopeus valittavissa

Liitännät

• DC-kytketyt tulot: toimivat -10V...+10V signaaleilla (audio tai CV)
• Normaalointi: tulo on yhdistetty suoraan vastaavaan ulostuloon, jolloin signaalia voi tarkastella ilman jakajaa tai uudelleenkaapelointia

Tekniset tiedot

• Leveys: 16HP (1U)
• Syvyys: 26 mm
• Virrankulutus: 8mA @ +12V
• Aikaperusta: 10 µs – 10 s / jakso
• Jännitealue: 0.5 V – 10 V / jakso
