Yamaha DHR15

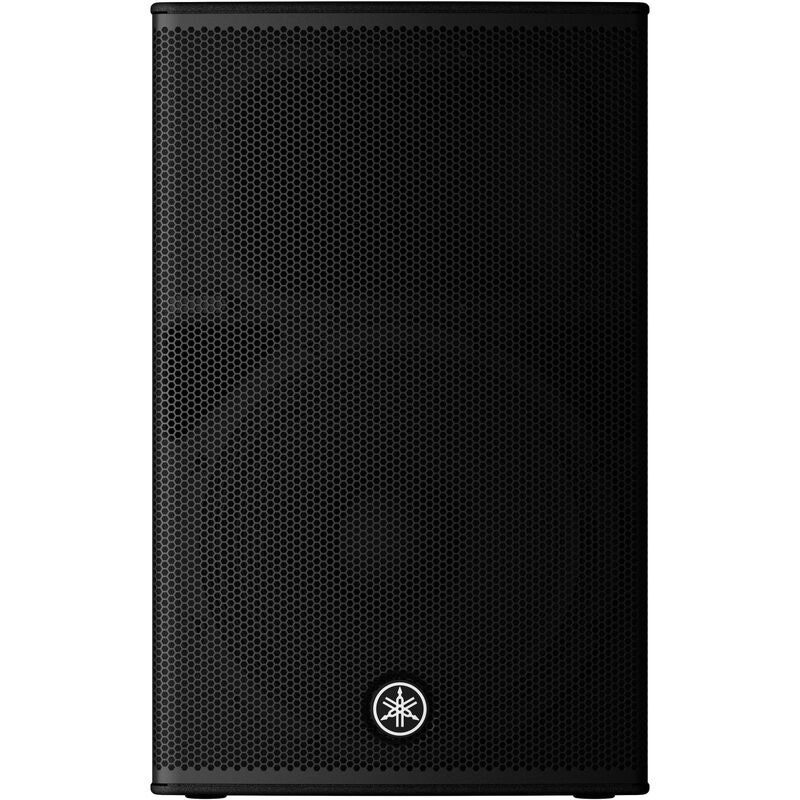

Yamaha DHR15 – aktiivinen 15 tuuman PA-kaiutin vanerikotelolla

Yamaha DHR15 on aktiivinen kaksitiekaiutin erityisesti pää-äänentoistoon keikoille ja tapahtumiin. Sen 15 tuuman bassoelementti, 1,4 tuuman kalvolla varustettu kompressiodriveri ja sisäinen D-luokan vahvistin tarjoavat laajan taajuusalueen ja enintään 131 dB SPL:n äänenpaineen. Polyureapinnoitettu vanerikotelo soveltuu sekä liikkuvaan käyttöön että kiinteisiin asennuksiin.

Sisäinen vahvistin ja FIR-X tuning

Basso- ja diskanttielementillä on erilliset vahvistinkanavat. Dynaaminen kokonaisteho on 1000 W ja jatkuva kokonaisteho 465 W. FIR-X tuning yhdistää FIR-suodatuksen ja taajuuskorjauksen jakosuodinalueen vaihevasteen hallintaan. D-CONTOUR tarjoaa FOH/MAIN-, MONITOR- ja OFF-asetukset. Valittava 100 tai 120 Hz:n ylipäästösuodin helpottaa käyttöä subwooferin kanssa.

Kaksikanavainen mikseri

CH1:n XLR/TRS-yhdistelmätuloon voi liittää mikrofonin tai linjatasoisen äänilähteen. CH2:ssa on linjatasoinen XLR/TRS-yhdistelmätulo ja RCA-tulopari esimerkiksi musiikkisoittimelle. Kanavilla on omat tasonsäädöt. XLR-lähdöstä voi välittää eteenpäin joko ensimmäisen kanavan signaalin tai molempien kanavien summan.

Kaksi jalustakulmaa ja ripustuspisteet

Kaksi 35 mm:n jalustaholkkia mahdollistavat suoran asennon tai 7°:n kallistuksen alaspäin äänen suuntaamiseksi yleisöön. Kotelon ylä- ja takaosassa on kiinnityspisteet silmukkapulteille kiinteitä asennuksia varten. Kaksi sivukahvaa helpottavat 24 kg painavan kaiuttimen siirtämistä.

Tekniset tiedot

• Tyyppi: aktiivinen kaksitiekaiutin, bassorefleksikotelo
• Bassoelementti: 15", puhekela 2,5"
• Kompressiodriveri: 1,4" kalvo, 1" lähtöaukko
• Taajuusalue (−10 dB): 44 Hz – 20 kHz
• Nimellinen avautumiskulma: 90° vaaka × 60° pysty
• Enimmäisäänenpaine: 131 dB SPL, mitattu huippuarvo 1 metrin etäisyydeltä IEC-kohinalla
• Vahvistin: D-luokka, erillisvahvistus basso- ja diskanttielementille
• Dynaaminen teho: 1000 W (LF 800 W + HF 200 W)
• Jatkuva teho: 465 W (LF 400 W + HF 65 W)
• Jakotaajuus: 1,8 kHz, FIR-X tuning
• D-CONTOUR: FOH/MAIN, MONITOR ja OFF
• Ylipäästösuodin: OFF, 100 Hz tai 120 Hz, 24 dB/oktaavi
• Tulot: CH1 XLR/TRS-yhdistelmäliitin, CH2 XLR/TRS-yhdistelmäliitin ja 2 × RCA
• Lähtö: XLR, valittavissa CH1 THRU tai CH1+2 MIX
• Kotelo: vaneri, musta polyureapinnoite
• Jalustaholkit: 2 × 35 mm, kulmat 0° ja −7°
• Ripustuspisteet: kaksi ylhäällä ja yksi takana, M10 × 30–50 mm:n silmukkapulteille
• Kantokahvat: kaksi sivukahvaa
• Mitat (L × K × S): 432 × 692 × 405 mm
• Paino: 24 kg

Usein kysytyt kysymykset

Tarvitseeko Yamaha DHR15 erillisen päätevahvistimen?

Ei. DHR15 on aktiivikaiutin, jossa on sisäinen D-luokan vahvistin basso- ja diskanttielementin erillisvahvistuksella.

Voiko mikrofonin ja musiikkisoittimen liittää suoraan kaiuttimeen?

Kyllä. CH1 hyväksyy mikrofoni- tai linjatasoisen signaalin. CH2:ssa on linjatasoinen XLR/TRS-yhdistelmätulo ja RCA-tulopari. Kanavilla on omat tasonsäädöt.

Voiko DHR15:n kallistaa kaiutinjalustalla alaspäin?

Kyllä. Kaiuttimessa on kaksi 35 mm:n jalustaholkkia, joista toinen tarjoaa suoran asennon ja toinen 7°:n kallistuksen alaspäin.
