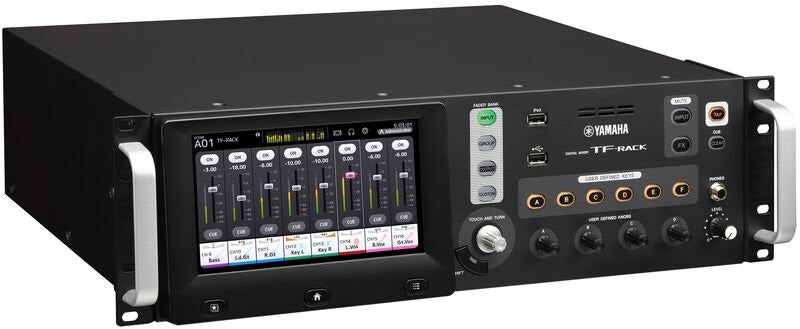

Yamaha TF-Rack

Yamaha TF-RACK – 40-kanavainen digitaalinen räkkimikseri

Yamaha TF-RACK tuo TF-sarjan miksaustoiminnot kompaktiin 3U-räkkikoteloon. Mikserissä on 40 tulokanavan miksauskapasiteetti, 16 paikallista mikrofoni-/linjatuloa, stereolinjatulo ja 16 analogista lähtöä. Kosketusnäyttö ja fyysiset säätimet mahdollistavat käytön suoraan laitteesta. TF-RACK sopii liveäänentoistoon, monitorimiksaukseen ja kiinteisiin asennuksiin, joissa mikserille on rajallisesti tilaa.

Kosketusnäyttö ja suoraan käytettävät säätimet

TouchFlow Operation -käyttöliittymä perustuu kosketusnäyttöön. Valittua parametria voi hienosäätää näytön vieressä olevalla Touch & Turn -säätimellä. Neljään User Defined Knob -säätimeen voi määrittää nopeasti tarvittavia toimintoja, kuten kompressorin kynnyksen tai EQ-vahvistuksen.

Liitännät ja monitorimiksaus

Paikallisia äänilähteitä varten TF-RACKissa on 16 XLR/TRS-yhdistelmäliittimillä toteutettua mikrofoni-/linjatuloa sekä RCA-stereolinjatulo. Analogisia lähtöjä on 16: kahdeksan XLR- ja kahdeksan TRS-lähtöä.

20 AUX-väylän kapasiteetti muodostuu kahdeksasta monoväylästä ja kuudesta stereoväylästä. Tämä tarjoaa vaihtoehtoja esimerkiksi lavamonitorien, in-ear-kuuntelun ja erillisten syöttöjen toteuttamiseen. Kahdeksan DCA-ryhmää helpottavat useiden kanavien äänenvoimakkuuden hallintaa.

Sisäinen prosessointi ja USB-moniraitaäänitys

TF-RACK sisältää kahdeksan efektiprosessoria ja kymmenen graafista EQ:ta. USB 2.0 -yhteydellä voi äänittää tietokoneelle ja toistaa tietokoneelta enintään 34 kanavaa kumpaankin suuntaan. Moniraitaäänitys mahdollistaa esityksen tallentamisen erillisille raidoille myöhempää miksausta varten.

Dante-laajennus NY64-D-kortilla

TF-RACKissa on yksi laajennuspaikka erikseen hankittavalle NY64-D-Dante-kortille. Kortin avulla mikseriin voi liittää esimerkiksi Yamaha Tio1608-D -lavarasiat ja sijoittaa liitännät lähelle esiintyjiä. QUICK CONFIG helpottaa enintään kolmen Tio1608-D-yksikön käyttöönottoa.

Laajennettu liitäntämäärä ei kasvata mikserin samanaikaista 40 tulokanavan miksauskapasiteettia. Dante-kortti ja ulkoiset I/O-yksiköt hankitaan erikseen.

Tekniset tiedot

• Malli: Yamaha TF-RACK
• Tuotetyyppi: digitaalinen räkkimikseri
• Räkkikoko: 3U
• Tulokanavien miksauskapasiteetti: 40 (32 mono + 2 stereo + 2 stereopaluukanavaa)
• Paikalliset tulot: 16 mikrofoni-/linjatuloa, XLR/TRS-yhdistelmäliittimet
• Stereolinjatulo: RCA
• Analogiset lähdöt: 16 (8 XLR + 8 TRS)
• AUX-väylät: 20 (8 mono + 6 stereo)
• Pääväylät: stereo ja sub
• DCA-ryhmät: 8
• Sisäinen prosessointi: 8 efektiprosessoria ja 10 graafista EQ:ta
• Ohjaus: kosketusnäyttö, Touch & Turn -säädin ja neljä User Defined Knob -säädintä
• USB 2.0 -äänitys ja toisto tietokoneella: 34 × 34 kanavaa
• Sisäinen näytteenottotaajuus: 48 kHz
• Laajennuspaikka: yksi NY64-D-Dante-kortille
• Mitat: 480 × 132 × 409 mm (L × K × S)
• Paino: 9,2 kg

Usein kysytyt kysymykset

Onko Yamaha TF-RACKissa 40 fyysistä mikrofonituloa?

Ei. Mikserissä on 16 paikallista mikrofoni-/linjatuloa ja RCA-stereolinjatulo. 40 kanavaa tarkoittaa miksauskapasiteettia: 32 monokanavaa, kaksi stereokanavaa ja kaksi stereopaluukanavaa.

Sisältyykö Dante-liitäntä TF-RACKiin?

Dante-yhteys edellyttää erikseen hankittavaa NY64-D-laajennuskorttia. Mikserissä on kortille yksi laajennuspaikka.

Voiko Yamaha TF-RACKilla tehdä moniraitaäänityksiä?

Kyllä. USB 2.0 -yhteys mahdollistaa enintään 34 kanavan äänityksen tietokoneelle ja 34 kanavan toiston tietokoneelta.

Voiko TF-RACKia käyttää ilman erillistä tablettia?

Kyllä. Laitteen kosketusnäytöllä, Touch & Turn -säätimellä ja muilla fyysisillä säätimillä mikseriä voi käyttää suoraan etupaneelista.
