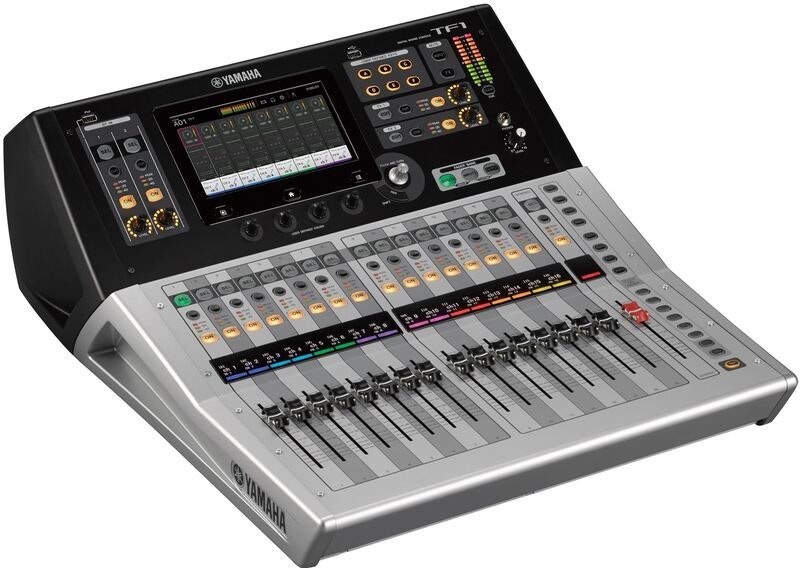

Yamaha TF1 – kompakti digitaalimikseri kosketusnäytöllä

Yamaha TF1 on digitaalimikseri liveäänentoistoon, tapahtumiin ja kiinteisiin asennuksiin. Se yhdistää TouchFlow-kosketusnäyttökäyttöliittymän, 17 moottoroitua liukua ja 40 tulokanavan miksauskapasiteetin kompaktiin runkoon. Sisäänrakennettu 34 × 34 -kanavainen USB-äänikortti mahdollistaa moniraitatallennuksen ja toiston tietokoneella.

16 mikrofonituloa ja 40 tulokanavan miksauskapasiteetti

TF1:n takapaneelissa on 16 XLR/TRS-yhdistelmätuloa D-PRE-mikrofonietuasteilla, kaksi RCA-stereotuloa ja 16 analogista XLR-lähtöä. Mikserin 40 tulokanavan kapasiteetti muodostuu 32 monokanavasta, kahdesta stereokanavasta ja kahdesta stereopaluukanavasta. Fyysisten mikrofonitulojen määrä on siis 16, vaikka miksauskapasiteetti on tätä suurempi.

TouchFlow ja moottoroidut liu'ut

Kosketusnäytöltä valitaan käsiteltävä toiminto, ja Touch & Turn -säätimellä tehdään tarkat muutokset. Kuusitoista kanavaliukua ja master-liuku tarjoavat suoran hallinnan tasoihin. 1-knob EQ- ja 1-knob COMP -toiminnot nopeuttavat taajuuskorjauksen ja kompression säätämistä, ja yksityiskohtaiset parametrit ovat tarvittaessa käytettävissä.

Monitorimiksaukset, DCA-ryhmät ja efektit

Kahdeksan mono-AUX-väylää ja kuusi stereo-AUX-väylää tarjoavat monipuoliset mahdollisuudet lavamonitorien ja stereokuuntelujen toteutukseen. Kahdeksalla DCA-ryhmällä voi hallita esimerkiksi rumpujen tai taustalaulujen tasoja yhdessä. Roll-out-toiminto tuo valitun DCA-ryhmän kanavat nopeasti liukujen hallittaviksi. Sisäinen prosessointi sisältää kahdeksan efektiyksikköä ja kymmenen graafista EQ:ta.

USB-moniraitatallennus ja stereotallennin

USB 2.0 -liitännän kautta TF1 välittää tietokoneelle ja takaisin 34 audiokanavaa kumpaankin suuntaan. Toimintoa voi käyttää esitysten moniraitatallennukseen ja virtuaaliseen soundcheckiin yhteensopivalla ohjelmistolla. Erillinen USB-muistitoiminto mahdollistaa kaksikanavaisen tallennuksen ja toiston ilman tietokonetta.

Dante-laajennus ja räkkiasennus

TF1:ssä on korttipaikka erikseen hankittavalle NY64-D-Dante-kortille. Kortin ja yhteensopivan verkkolaitteiston avulla järjestelmään voidaan liittää ulkoisia tuloja ja lähtöjä. Mikseri voidaan asentaa myös 19" laiteräkkiin erikseen hankittavalla RK5014-asennussarjalla.

Tekniset tiedot

• Tuotetyyppi: digitaalimikseri
• Malli: Yamaha TF1
• Miksauskapasiteetti: 40 tulokanavaa, 32 mono- ja 2 stereokanavaa sekä 2 stereopaluukanavaa
• Analogiset tulot: 16 XLR/TRS-mikrofoni-/linjatuloa ja 2 RCA-stereotuloa
• Mikrofonietuasteet: Yamaha D-PRE
• Analogiset lähdöt: 16 XLR-lähtöä
• Moottoroidut liu'ut: 17, joista 16 kanaville ja 1 masterille
• Käyttöliittymä: TouchFlow-kosketusnäyttö ja Touch & Turn -säädin
• AUX-väylät: 8 mono- ja 6 stereoväylää, yhteensä 20 kanavaa
• Muut pääväylät: Stereo ja Sub
• DCA-ryhmät: 8, Roll-out-toiminnolla
• Prosessointi: 8 efektiyksikköä ja 10 graafista EQ:ta
• USB-äänikortti: 34 tuloa ja 34 lähtöä
• USB-muistitallennus ja -toisto: 2 kanavaa
• Laajennuspaikka: NY64-D-Dante-kortille, hankitaan erikseen
• Räkkiasennus: erillisellä RK5014-asennussarjalla
• Mitat: 510 × 225 × 599 mm (leveys × korkeus × syvyys)
• Paino: 13,5 kg
• Mukana virtajohto ja pikaopas

Usein kysytyt kysymykset

Onko Yamaha TF1:ssä 40 fyysistä mikrofonituloa?

Ei. TF1:ssä on 16 fyysistä XLR/TRS-mikrofoni-/linjatuloa. Sen kokonaismiksauskapasiteetti on 40 tulokanavaa, joihin sisältyvät mono-, stereo- ja paluukanavat.

Voiko Yamaha TF1:llä tallentaa moniraitaisesti?

Kyllä. Sisäinen USB-äänikortti välittää 34 audiokanavaa tietokoneelle ja 34 kanavaa takaisin. Moniraitatallennukseen tarvitaan yhteensopiva tietokone ja tallennusohjelmisto. USB-muistille tallennus on kaksikanavainen.

Sisältyykö Dante-liitäntä Yamaha TF1:een?

Ei vakiona. Dante-yhteyttä varten tarvitaan erikseen hankittava NY64-D-laajennuskortti.

Voiko Yamaha TF1:n asentaa laiteräkkiin?

Kyllä. TF1 voidaan asentaa 19" laiteräkkiin erikseen hankittavalla Yamaha RK5014 -asennussarjalla.
