Yamaha Tio1608-D2

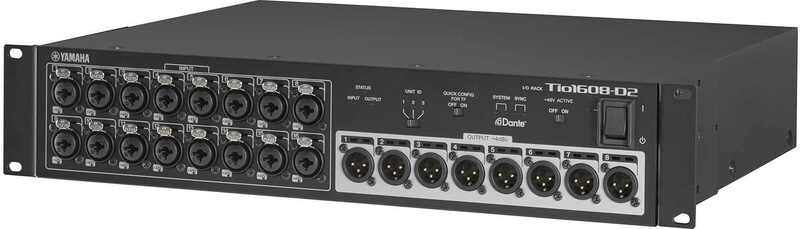

Yamaha Tio1608-D2 – Dante-lavarasia, 16 tuloa ja 8 lähtöä

Yamaha Tio1608-D2 on Dante-verkkoon liitettävä lavarasia, jossa on 16 mikrofoni-/linjatuloa ja kahdeksan linjalähtöä. Se tuo ääniliitännät lähelle esiintyjiä ja siirtää äänen digitaaliseen mikseriin verkkokaapelilla. Etäohjattavat D-PRE-mikrofonietuasteet ja enintään 96 kHz:n näytteenottotaajuus sopivat sekä liveäänentoistoon että kiinteisiin asennuksiin.

16 D-PRE-mikrofonietuastetta

Balansoidut XLR/TRS-yhdistelmätulot vastaanottavat mikrofoni- ja linjatasoisia signaaleja. D-PRE-etuasteiden gainia voi ohjata yhteensopivasta Yamaha-mikseristä, joten tulotasojen säätäminen onnistuu miksauspaikalta. Kahdeksasta balansoidusta XLR-lähdöstä signaalit voi viedä esimerkiksi PA-järjestelmään tai aktiivimonitoreihin.

Dante-verkko ja 96 kHz:n tuki

Dante-yhteys kuljettaa 16 tulokanavaa verkkoon ja kahdeksan lähtökanavaa verkosta lavarasiaan. Tuetut näytteenottotaajuudet ovat 44,1, 48, 88,2 ja 96 kHz. PRIMARY- ja SECONDARY-liitännät käyttävät etherCON-verkkoliittimiä.

Äänireitityksiä voi hallita Dante Controller -ohjelmistolla ja etuasteita Yamahan R Remote -ohjelmistolla. Etuasteiden etäohjaus toimii vain PRIMARY-portin kautta.

Helppo käyttöönotto TF-sarjan ja DM3:n kanssa

TF-sarjan QUICK CONFIG ja Dante-liitännällä varustetun DM3:n AUTO CONFIG helpottavat verkkoasetusten ja äänireititysten käyttöönottoa. TF-sarjan mikseriin voi liittää NY64-D-kortin kautta enintään kolme Tio1608-D2-yksikköä. Dante-kortti hankitaan erikseen. DM3:n automaattinen käyttöönotto tukee yhtä Tio1608-D2-yksikköä.

Tekniset tiedot

• Malli: Yamaha Tio1608-D2
• Tuotetyyppi: Dante-lavarasia / I/O-räkki
• Analogiset tulot: 16 balansoitua mikrofoni-/linjatuloa, XLR/TRS-yhdistelmäliittimet
• Mikrofonietuasteet: etäohjattavat Yamaha D-PRE
• Analogiset lähdöt: 8 balansoitua XLR-linjalähtöä
• Dante-kanavat: 16 lähetettävää ja 8 vastaanotettavaa
• Verkkoliitännät: PRIMARY ja SECONDARY, etherCON, Gigabit Ethernet
• Näytteenottotaajuudet: 44,1 / 48 / 88,2 / 96 kHz
• Etuasteiden etäohjaus: PRIMARY-portin kautta
• Räkkikoko: 2U
• Mitat: 480 × 88 × 364 mm (L × K × S)
• Paino: 5,7 kg
• Verkkovirta: 100–240 V, 50/60 Hz

Usein kysytyt kysymykset

Kuinka monta tuloa ja lähtöä Yamaha Tio1608-D2:ssa on?

Laitteessa on 16 analogista mikrofoni-/linjatuloa XLR/TRS-yhdistelmäliittimillä ja kahdeksan analogista XLR-linjalähtöä.

Toimiiko Tio1608-D2 Yamaha TF-RACKin kanssa?

Kyllä. TF-RACK tarvitsee erikseen hankittavan NY64-D-Dante-kortin. TF-sarjan QUICK CONFIG helpottaa enintään kolmen Tio1608-D2-yksikön käyttöönottoa.

Tukeeko Yamaha Tio1608-D2 96 kHz:n näytteenottotaajuutta?

Kyllä. Tuetut näytteenottotaajuudet ovat 44,1, 48, 88,2 ja 96 kHz. Käytettävän mikserin ja muun Dante-järjestelmän on tuettava valittua näytteenottotaajuutta.

Voiko mikrofonietuasteiden gainia säätää etänä?

Kyllä. D-PRE-etuasteita voi ohjata yhteensopivasta Yamaha-mikseristä tai R Remote -ohjelmistolla. Etäohjaus toimii vain PRIMARY-portin kautta.
