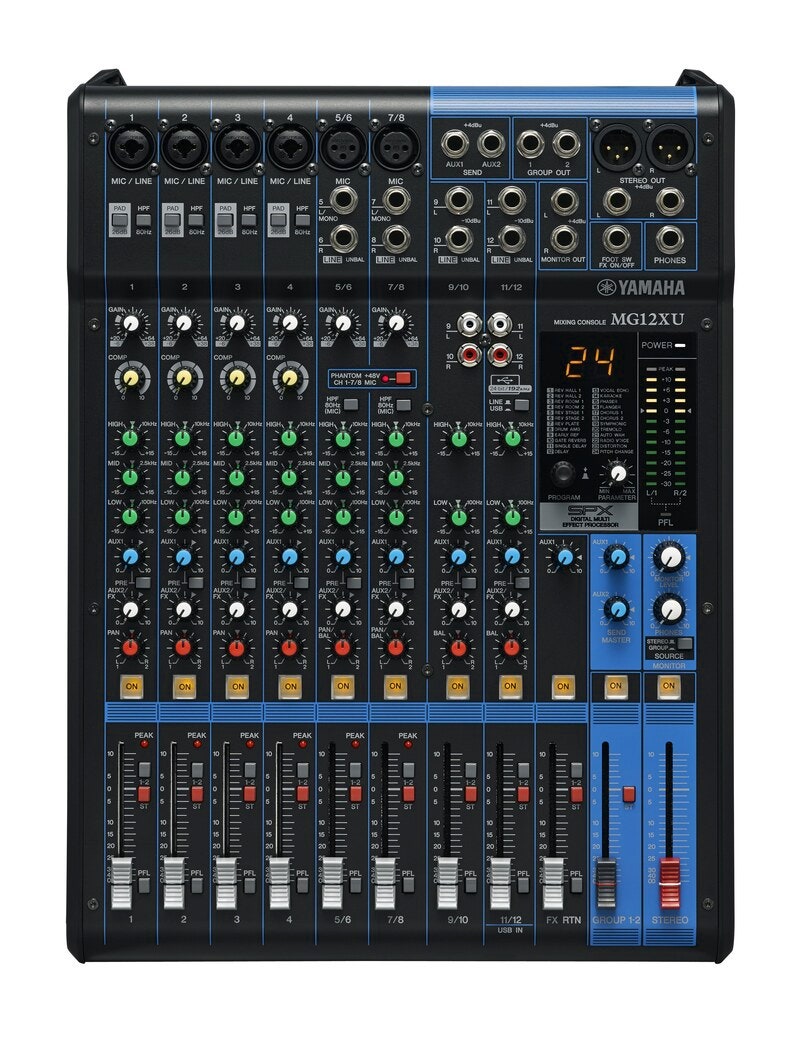

Yamaha MG12XU

Yamaha MG12XU – analogimikseri USB-äänikortilla ja SPX-efekteillä

Yamaha MG12XU on 12-kanavainen analogimikseri live-äänentoistoon, harjoitustiloihin ja kotistudion äänityksiin. Kuusi D-PRE-mikrofonietuastetta, neljä yhden säätimen kompressoria ja sisäinen SPX-efektiprosessori tarjoavat työkalut laulun, puheen ja instrumenttien miksaamiseen. Kaksisuuntainen USB-äänikortti mahdollistaa stereomiksauksen tallentamisen tietokoneelle sekä stereoäänen toistamisen tietokoneelta mikseriin.

Kuusi mikrofonituloa ja monipuoliset linjatulot

MG12XU:ssa on neljä mono-mikrofoni-/linjakanavaa, kaksi mikrofonitulolla varustettua stereokanavaa ja kaksi stereolinjakanavaa. Kokonaisuus palvelee esimerkiksi pieniä yhtyeitä ja esiintyjiä, jotka tarvitsevat mikrofonien lisäksi tulot kosketinsoittimille, taustanauhoille ja muille linjatasoisille äänilähteille.

D-PRE-mikrofonietuasteet perustuvat käänteiseen Darlington-kytkentään. Yhteisesti kytkettävä +48 V:n phantomsyöttö mahdollistaa sitä tarvitsevien kondensaattorimikrofonien käytön. Kanavien 1–4 PAD-kytkimet vaimentavat tulosignaalia 26 dB voimakkaiden äänilähteiden hallitsemiseksi.

Kompressorit, EQ ja ylipäästösuotimet

Ensimmäisten neljän kanavan yhden säätimen kompressoreilla voi tasata laulun, puheen ja instrumenttien voimakkuusvaihteluita. Kanavissa 1–7/8 on kolmialueinen EQ, jonka keskialueen taajuus on kiinteä 2,5 kHz. Kanavissa 9/10 ja 11/12 on kaksialueinen EQ.

Kytkettävä 80 Hz:n ylipäästösuodin auttaa vähentämään tarpeetonta matalataajuista sisältöä esimerkiksi puhe- ja laulumikrofoneista. Suodin on käytettävissä kanavissa 1–4 sekä kanavien 5/6 ja 7/8 mikrofonituloissa.

SPX-efektit ja kaksi AUX-väylää

Sisäinen Yamaha SPX -efektiprosessori sisältää 24 ohjelmaa, kuten kaikuja, delay- ja modulaatioefektejä. PARAMETER-säätimellä voidaan muokata valitun ohjelman parametria, ja kanavakohtaisilla lähetyssäädöillä määritetään efektin määrä eri äänilähteille.

Mikserissä on kaksi AUX-väylää. AUX1 tarjoaa pre/post-valinnan esimerkiksi monitorointia varten, kun taas AUX2/FX palvelee sisäistä efektiprosessoria ja ulkoista efektilähetystä. Sisäinen efekti ja AUX2 SEND käyttävät samaa kanavakohtaista lähetyssäätöä.

USB-tallennus stereona jopa 24 bitin ja 192 kHz:n tarkkuudella

USB-äänikortti välittää kaksi kanavaa tietokoneelle ja kaksi kanavaa takaisin mikseriin. Suurin tuettu tarkkuus on 24 bit / 192 kHz. Tallennukseen lähetetään stereoväylän summa, joten kaikkia 12 tulokanavaa ei voi tallentaa samanaikaisesti erillisille raidoille USB:n kautta.

Tietokoneen USB-toisto ohjataan kanavalle 11/12. Kanavan reititysvalinnoilla toisto voidaan ohjata käyttötarkoituksen mukaan. Mukana toimitetaan Cubase AI -ohjelmiston lataustiedot. USB-kaapeli hankitaan erikseen, ja käyttöjärjestelmän sekä ajurin yhteensopivuus tarkistetaan käytettävän tietokoneen mukaan.

Ryhmäväylät, kuuntelu ja räkkiasennus

Kahden ryhmäväylän avulla useita kanavia voidaan koota yhteiseen ryhmään ja ohjata edelleen stereomiksaukseen. Erilliset GROUP OUT -lähdöt tarjoavat myös muita reititysmahdollisuuksia. Balansoidut XLR- ja TRS-päälähdöt sopivat aktiivikaiuttimille ja muulle linjatasoiselle äänentoistolle.

MONITOR OUT -lähdöt, kuulokeliitäntä ja PFL-kuuntelu helpottavat signaalien tarkistamista. Metallirunko ja sisäinen virtalähde sopivat sekä mukana kuljetettavaan kokoonpanoon että kiinteään työpisteeseen. Erikseen myytävällä RK-MG12-sarjalla mikseri voidaan asentaa 19 tuuman laiteräkkiin.

Tekniset tiedot

• Malli: Yamaha MG12XU
• Tuotetyyppi: analogimikseri USB-äänikortilla
• Tulokanavat: 12
• Kanavarakenne: 4 mono-mikrofoni-/linjakanavaa, 2 mono-/stereokanavaa mikrofonitulolla ja 2 stereolinjakanavaa
• Mikrofonituloja: enintään 6
• Linjatuloja: enintään 12, osittain samoilla kanavilla mikrofonitulojen kanssa
• Mikrofonietuasteet: Yamaha D-PRE
• Stereoväylät: 1
• Ryhmäväylät: 2
• AUX-väylät: 2, joista AUX2/FX palvelee myös sisäisiä efektejä
• Kompressorit: yhden säätimen kompressorit kanavissa 1–4
• PAD: 26 dB kanavissa 1–4
• Ylipäästösuodin: 80 Hz, 12 dB/oktaavi, kanavissa 1–4 sekä kanavien 5/6 ja 7/8 mikrofonituloissa
• EQ kanavissa 1–7/8: kolme aluetta, ±15 dB; 100 Hz, 2,5 kHz ja 10 kHz
• EQ kanavissa 9/10 ja 11/12: kaksi aluetta, ±15 dB; 100 Hz ja 10 kHz
• Phantomsyöttö: +48 V, yhteinen kytkin mikrofonituloille
• Efektiprosessori: Yamaha SPX, 24 ohjelmaa ja PARAMETER-säädin
• Efektin jalkakytkinohjaus: erikseen hankittavalla Yamaha FC5 -kytkimellä
• USB-äänikortti: 2 kanavaa tietokoneelle ja 2 kanavaa tietokoneelta
• USB-äänen enimmäistarkkuus: 24 bit / 192 kHz
• USB-tallennus: stereoväylän summa
• USB-liitäntä: USB 2.0, Type B
• STEREO OUT: L/R, balansoidut XLR- ja 6,35 mm:n TRS-liitännät
• GROUP OUT: 1 ja 2, 6,35 mm:n jakkiliitännät
• AUX SEND: 1 ja 2, 6,35 mm:n jakkiliitännät
• MONITOR OUT: L/R, 6,35 mm:n jakkiliitännät
• PHONES: 6,35 mm:n stereokuulokeliitäntä
• Virtalähde: sisäinen, 100–240 V AC, 50/60 Hz
• Virrankulutus: 22 W
• Runko: metalli
• Mitat (L × K × S): 308 × 118 × 422 mm
• Paino: 4,2 kg
• Mukana: virtajohto, Cubase AI -lataustiedot, käyttöohje ja tekniset tiedot
• Erikseen hankittavat lisävarusteet: RK-MG12-räkkiasennussarja ja FC5-jalkakytkin
• USB-kaapeli: ei sisälly toimitukseen

Usein kysytyt kysymykset

Voiko Yamaha MG12XU:n kaikki kanavat tallentaa erillisille raidoille USB:n kautta?

Ei. USB-yhteys lähettää tietokoneelle stereoväylän summan kahtena kanavana. Mikseri ei välitä kaikkia 12 tulokanavaa erillisinä USB-tallennuskanavina.

Kuinka monta mikrofonia Yamaha MG12XU:hun voi liittää?

Mikserissä on kuusi mikrofonituloa: neljä monokanavissa 1–4 ja kaksi kanavissa 5/6 ja 7/8. Mikrofonitulot ja näiden kanavien linjatulot eivät muodosta toisistaan riippumattomia lisäkanavia.

Onko MG12XU:n kaikissa kanavissa kolmialueinen EQ?

Ei. Kolmialueinen EQ on kanavissa 1–7/8. Stereokanavissa 9/10 ja 11/12 on kaksialueinen EQ.

Voiko MG12XU:lla tehdä monitorimiksauksen ja käyttää samalla sisäistä kaikua?

Kyllä. AUX1-väylää voidaan käyttää monitorimiksaukseen ja AUX2/FX-väylää sisäiselle efektille. AUX1:n pre-valinta mahdollistaa lähetyksen ennen kanavaliukua.

Sisältyykö Yamaha MG12XU:n toimitukseen räkkiasennussarja?

Ei. Yhteensopiva RK-MG12-räkkiasennussarja hankitaan erikseen. Toimitukseen sisältyvät virtajohto ja Cubase AI -ohjelmiston lataustiedot.
