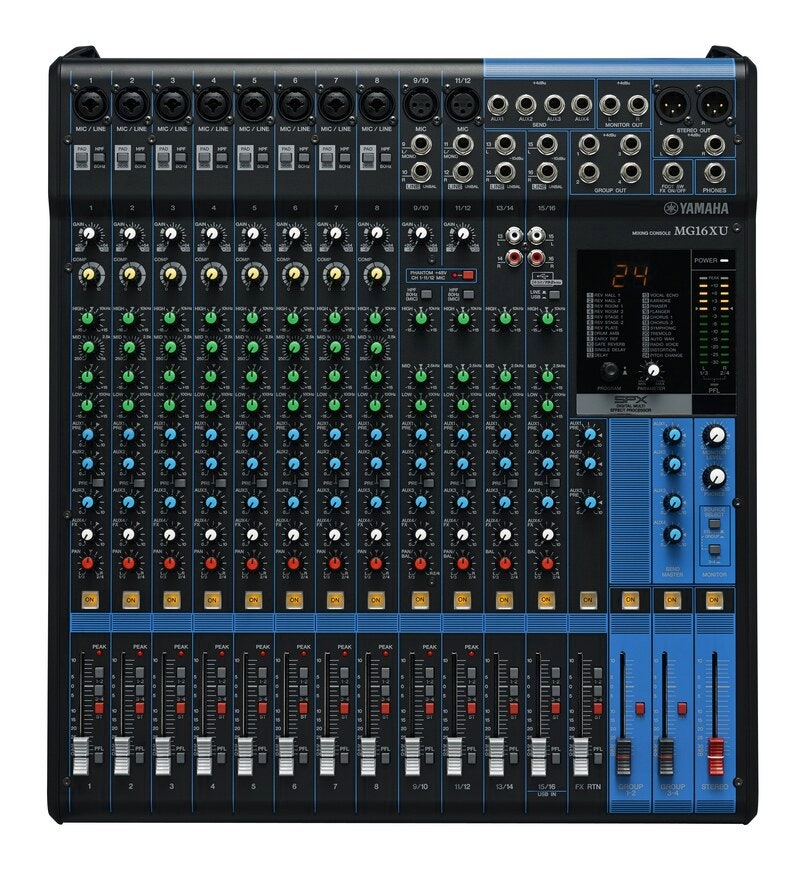

Yamaha MG16XU

Yamaha MG16XU – analogimikseri USB-äänikortilla ja SPX-efekteillä

Yamaha MG16XU on 16-kanavainen analogimikseri bändien live-äänentoistoon, harjoitustiloihin, tapahtumiin ja stereoäänityksiin. Kymmenen D-PRE-mikrofonietuastetta, kahdeksan yhden säätimen kompressoria ja sisäinen SPX-efektiprosessori tarjoavat työkalut useiden mikrofonien ja instrumenttien miksaamiseen. Neljä AUX-väylää ja neljä ryhmäväylää laajentavat monitoroinnin ja signaalien reitityksen mahdollisuuksia.

Kymmenen D-PRE-mikrofonietuastetta

MG16XU:ssa on kahdeksan mono-mikrofoni-/linjakanavaa, kaksi mikrofonitulolla varustettua stereokanavaa ja kaksi stereolinjakanavaa. Näin samaan kokoonpanoon voidaan liittää esimerkiksi laulu- ja instrumenttimikrofoneja, kosketinsoittimia sekä taustanauhoja. Mikrofonitulot ja osa linjatuloista käyttävät samoja kanavia, joten niitä ei lasketa yhteen erillisiksi lisäkanaviksi.

D-PRE-mikrofonietuasteet perustuvat käänteiseen Darlington-kytkentään. Yhteisesti kytkettävä +48 V:n phantomsyöttö palvelee sitä tarvitsevia kondensaattorimikrofoneja. Kanavien 1–8 PAD-kytkimillä tulosignaalia voidaan vaimentaa 26 dB voimakkaita äänilähteitä käytettäessä.

Kahdeksan kompressoria ja monokanavien säädettävä keskialue

Kanavien 1–8 yhden säätimen kompressorit helpottavat esimerkiksi laulun, puheen ja instrumenttien voimakkuusvaihteluiden tasaamista. Samojen kanavien kolmialueisessa EQ:ssa keskitaajuus on säädettävissä 250 hertsistä 5 kilohertsiin, mikä auttaa kohdistamaan korostuksen tai vaimennuksen halutulle alueelle.

Stereokanavissa on kolmialueinen EQ, jonka keskitaajuus on kiinteä 2,5 kHz. Kytkettävä 80 Hz:n ylipäästösuodin vähentää tarpeetonta matalataajuista sisältöä kanavissa 1–8 sekä kanavien 9/10 ja 11/12 mikrofonituloissa.

Neljä AUX-väylää ja 24 SPX-efektiä

Neljä AUX-väylää mahdollistavat erillisten lähetysten rakentamisen esimerkiksi lavamonitoreille ja ulkoisille efekteille. AUX4/FX-väylä syöttää myös sisäistä SPX-efektiprosessoria, joten ulkoinen AUX4-lähetys ja sisäinen efekti käyttävät samaa kanavakohtaista lähetyssäätöä.

SPX-prosessori sisältää 24 ohjelmaa, kuten kaikuja, delay- ja modulaatioefektejä. Valitun ohjelman parametria voidaan muokata PARAMETER-säätimellä. Efektipaluuta voidaan lähettää myös AUX1–3-väyliin, jolloin esimerkiksi laulun kaikua saadaan mukaan monitorikuunteluun.

USB-tallennus ja toisto stereona

Sisäänrakennettu USB-äänikortti välittää kaksi kanavaa tietokoneelle ja kaksi kanavaa takaisin mikseriin enintään 24 bitin ja 192 kHz:n tarkkuudella. Tietokoneelle lähetetään stereoväylän summa, joten MG16XU sopii valmiin stereomiksauksen tallentamiseen. Se ei mahdollista kaikkien tulokanavien samanaikaista tallentamista erillisille raidoille USB:n kautta.

Tietokoneen USB-toisto ohjataan kanavalle 15/16. Mukana toimitetaan Cubase AI -ohjelmiston lataustiedot. Tietokonekytkentään tarvittava USB-kaapeli hankitaan erikseen, ja käyttöjärjestelmän sekä ajurin yhteensopivuus tarkistetaan käytettävän tietokoneen mukaan.

Ryhmäväylät, PFL-kuuntelu ja räkkiasennus

Neljällä ryhmäväylällä useita tulokanavia voidaan koota hallittaviksi kokonaisuuksiksi, kuten rumpu- tai lauluryhmiksi. Ryhmät voidaan ohjata stereomiksaukseen tai erillisiin GROUP OUT -lähtöihin. PFL-kuuntelu auttaa tarkistamaan kanavien signaalitasot ennen kanavaliukuja.

Balansoidut XLR- ja TRS-päälähdöt sopivat aktiivikaiuttimille ja muulle linjatasoiselle äänentoistolle. Erilliset monitorilähdöt ja kuulokeliitäntä palvelevat kuuntelua. Metallirunko, sisäinen virtalähde ja mukana toimitettavat räkkiraudat mahdollistavat sekä pöytäkäytön että asennuksen 19 tuuman laiteräkkiin.

Tekniset tiedot

• Malli: Yamaha MG16XU
• Tuotetyyppi: analogimikseri USB-äänikortilla
• Tulokanavat: 16
• Kanavarakenne: 8 mono-mikrofoni-/linjakanavaa, 2 mono-/stereokanavaa mikrofonitulolla ja 2 stereolinjakanavaa
• Mikrofonituloja: enintään 10
• Linjatuloja: enintään 16, osittain samoilla kanavilla mikrofonitulojen kanssa
• Mikrofonietuasteet: Yamaha D-PRE
• Stereoväylät: 1
• Ryhmäväylät: 4
• AUX-väylät: 4, joista AUX4/FX palvelee myös sisäisiä efektejä
• Kompressorit: yhden säätimen kompressorit kanavissa 1–8
• PAD: 26 dB kanavissa 1–8
• Ylipäästösuodin: 80 Hz, 12 dB/oktaavi, kanavissa 1–8 sekä kanavien 9/10 ja 11/12 mikrofonituloissa
• Monokanavien EQ: kolme aluetta, ±15 dB; basso 100 Hz, säädettävä keskitaajuus 250 Hz – 5 kHz ja diskantti 10 kHz
• Stereokanavien EQ: kolme aluetta, ±15 dB; 100 Hz, 2,5 kHz ja 10 kHz
• Phantomsyöttö: +48 V, yhteinen kytkin mikrofonituloille
• Efektiprosessori: Yamaha SPX, 24 ohjelmaa ja PARAMETER-säädin
• Efektin jalkakytkinohjaus: erikseen hankittavalla Yamaha FC5 -kytkimellä
• USB-äänikortti: 2 kanavaa tietokoneelle ja 2 kanavaa tietokoneelta
• USB-äänen enimmäistarkkuus: 24 bit / 192 kHz
• USB-tallennus: stereoväylän summa
• USB-liitäntä: USB 2.0, Type B
• STEREO OUT: L/R, balansoidut XLR- ja 6,35 mm:n TRS-liitännät
• GROUP OUT: 1–4, 6,35 mm:n jakkiliitännät
• AUX SEND: 1–4, 6,35 mm:n jakkiliitännät
• MONITOR OUT: L/R, 6,35 mm:n jakkiliitännät
• PHONES: 6,35 mm:n stereokuulokeliitäntä
• Kuuntelu: PFL ja valittava monitorilähde
• Virtalähde: sisäinen, 100–240 V AC, 50/60 Hz
• Runko: metalli
• Mitat (L × K × S): 444 × 130 × 500 mm
• Paino: 6,8 kg
• Mukana: virtajohto, räkkiraudat, Cubase AI -lataustiedot, käyttöohje ja tekniset tiedot
• USB-kaapeli: ei sisälly toimitukseen

Usein kysytyt kysymykset

Voiko Yamaha MG16XU:n kaikki 16 kanavaa tallentaa erillisille raidoille USB:n kautta?

Ei. USB-yhteys lähettää tietokoneelle stereoväylän summan kahtena kanavana. Kaikkia tulokanavia ei voi tallentaa samanaikaisesti erillisille USB-raidoille.

Kuinka monta mikrofonia MG16XU:hun voi liittää?

Mikserissä on kymmenen mikrofonituloa: kahdeksan kanavissa 1–8 ja kaksi kanavissa 9/10 ja 11/12. Mikrofonitulot ja näiden kanavien linjatulot käyttävät samoja kanavakaistoja.

Missä MG16XU:n kanavissa on kompressori ja säädettävä EQ:n keskitaajuus?

Kanavissa 1–8 on yhden säätimen kompressori ja kolmialueinen EQ, jonka keskitaajuus on säädettävissä 250 hertsistä 5 kilohertsiin. Stereokanavien EQ:n keskitaajuus on kiinteä 2,5 kHz.

Voiko sisäistä kaikua käyttää samanaikaisesti monitorilähetysten kanssa?

Kyllä. Sisäinen efekti käyttää AUX4/FX-väylää, jolloin AUX1–3 ovat käytettävissä muihin lähetyksiin. Myös sisäisen efektin paluusignaalia voidaan lähettää AUX1–3-väyliin.

Sisältyvätkö räkkiraudat Yamaha MG16XU:n toimitukseen?

Kyllä. Räkkiraudat sisältyvät toimitukseen ja mahdollistavat mikserin asentamisen 19 tuuman laiteräkkiin.
