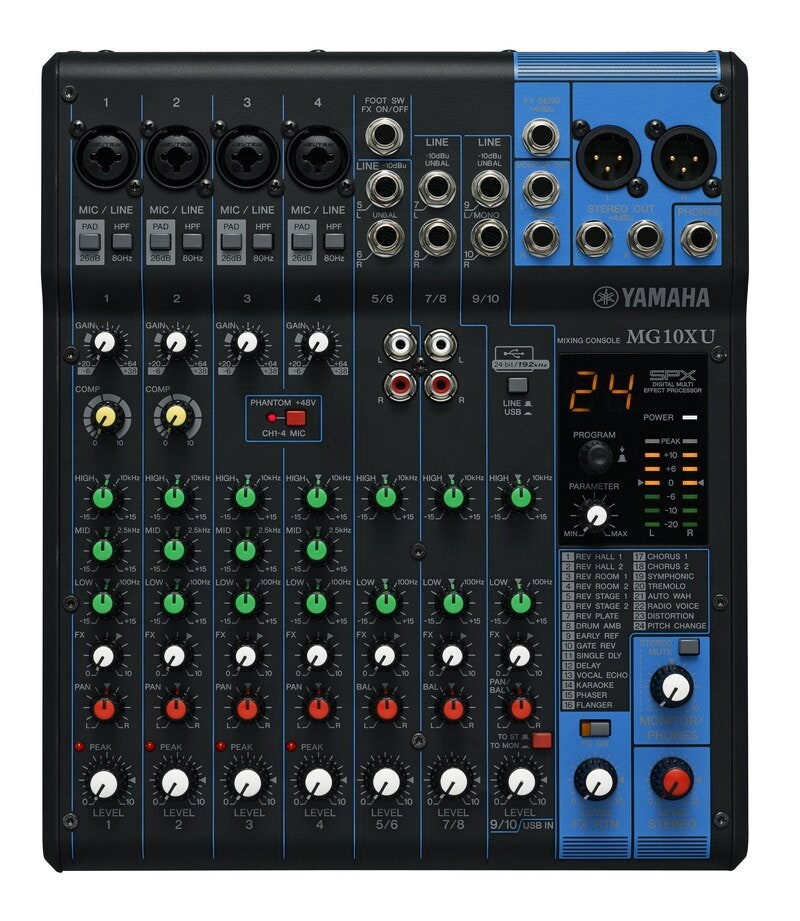

Yamaha MG10XU

Yamaha MG10XU – analogimikseri USB-äänikortilla

Yamaha MG10XU on kompakti 10-kanavainen analogimikseri pienille esiintymiskokoonpanoille, kotistudioon ja puheäänen tuotantoon. Neljä D-PRE-mikrofonietuastetta, kahden ensimmäisen kanavan yhden säätimen kompressorit ja 24 SPX-efektiohjelmaa tarjoavat käytännölliset työkalut äänen käsittelyyn. Sisäänrakennettu USB-äänikortti mahdollistaa stereomiksauksen tallentamisen tietokoneelle ja stereoäänen toistamisen tietokoneelta mikseriin.

Neljä D-PRE-etuastetta mikrofoneille

MG10XU:ssa on neljä mikrofonien ja linjatasoisten äänilähteiden liittämiseen tarkoitettua monokanavaa sekä kolme stereolinjakanavaa. D-PRE-mikrofonietuasteet perustuvat käänteiseen Darlington-kytkentään. Yhteisesti kytkettävä +48 V:n phantomsyöttö mahdollistaa sitä tarvitsevien kondensaattorimikrofonien käytön.

Monokanavien 26 dB:n PAD-kytkimet auttavat hallitsemaan voimakkaita tulosignaaleja. Kytkettävä 80 Hz:n ylipäästösuodin vähentää esimerkiksi puhe- ja laulumikrofonien tarpeetonta matalataajuista sisältöä. Monokanavissa on kolmialueinen EQ ja stereokanavissa kaksialueinen EQ.

Kompressorit ja 24 SPX-efektiä

Kanavien 1 ja 2 yhden säätimen kompressoreilla voi tasata esimerkiksi laulun, puheen tai instrumentin voimakkuusvaihteluita ilman useiden kompressoriparametrien erillistä säätämistä.

Sisäinen SPX-efektiprosessori sisältää 24 ohjelmaa, kuten kaikuja, delay- ja modulaatioefektejä. Kanavakohtaisilla FX-säätimillä määritetään, kuinka paljon kustakin kanavasta lähetetään efektille. AUX/FX SEND -lähtö käyttää samaa lähetysväylää sisäisen efektiprosessorin kanssa.

USB-tallennus stereona jopa 24 bitin ja 192 kHz:n tarkkuudella

MG10XU:n kaksisuuntainen USB-äänikortti välittää kaksi kanavaa tietokoneelle ja kaksi kanavaa takaisin mikseriin. Suurin tuettu tarkkuus on 24 bit / 192 kHz. Tallennukseen lähetetään mikserin stereoväylän summa, joten eri tulokanavia ei voi tallentaa USB:n kautta samanaikaisesti omille erillisille raidoilleen.

Tietokoneen USB-toisto ohjataan kanavalle 9/10. TO MON / TO ST -kytkimellä valitaan, kuunnellaanko sitä vain monitori- ja kuulokelähdöistä vai lisätäänkö se stereomiksaukseen. Tämä auttaa erottamaan äänityksen aikaisen taustanauhan tai DAW-toiston tallennettavasta miksauksesta.

Mukana toimitetaan Cubase AI -ohjelmiston lataustiedot. Tietokonekytkentään tarvittava USB-kaapeli hankitaan erikseen. Käyttöjärjestelmän, ajurin ja ohjelmiston yhteensopivuus tulee tarkistaa käytettävän tietokoneen mukaan.

Liitännät PA-järjestelmälle ja studiokuunteluun

Balansoidut XLR- ja 6,35 mm:n TRS-stereopäälähdöt sopivat aktiivikaiuttimille tai muulle linjatasoiselle äänentoistolle. Erilliset MONITOR OUT -lähdöt ja kuulokeliitäntä palvelevat työpöytäkuuntelua ja äänittämistä.

Kosketinsoittimet ja muut linjatasoiset laitteet voidaan liittää mikserin linjatuloihin. Passiivisen sähkökitaran tai basson kanssa käytetään erillistä DI-boksia tai muuta sopivaa etuastetta, sillä MG10XU:ssa ei ole Hi-Z-instrumenttituloa. Metallirunko, 2,1 kg:n paino ja kompakti koko sopivat sekä kiinteään työpisteeseen että mukana kuljetettavaan kokoonpanoon.

Tekniset tiedot

• Malli: Yamaha MG10XU
• Tuotetyyppi: analogimikseri USB-äänikortilla
• Tulokanavat: 10, neljä mono- ja kolme stereokanavaa
• Mikrofonitulot: neljä XLR/TRS-combotuloa
• Mikrofonietuasteet: Yamaha D-PRE
• Stereokanavat: 5/6, 7/8 ja 9/10
• Kanavan 9/10 lähdevalinta: analoginen linjatulo tai USB-toisto
• Stereoväylät: yksi
• AUX/FX-väylät: yksi, yhteinen sisäiselle efektille ja AUX/FX SEND -lähdölle
• Kompressorit: yhden säätimen kompressori kanavissa 1–2
• PAD: 26 dB kanavissa 1–4
• Ylipäästösuodin: 80 Hz, 12 dB/oktaavi, kanavissa 1–4
• Monokanavien EQ: kolme aluetta, ±15 dB; 100 Hz, 2,5 kHz ja 10 kHz
• Stereokanavien EQ: kaksi aluetta, ±15 dB; 100 Hz ja 10 kHz
• Phantomsyöttö: +48 V, yhteinen kytkin mikrofonituloille
• Efektiprosessori: Yamaha SPX, 24 ohjelmaa
• USB-äänikortti: kaksi kanavaa tietokoneelle ja kaksi kanavaa tietokoneelta
• USB-äänen enimmäistarkkuus: 24 bit / 192 kHz
• USB-tallennus: stereoväylän summa
• USB-liitäntä: USB 2.0, Type B
• STEREO OUT: L/R, balansoidut XLR- ja 6,35 mm:n TRS-liitännät
• MONITOR OUT: L/R, 6,35 mm:n jakkiliitännät
• AUX/FX SEND: 6,35 mm:n jakkiliitäntä
• PHONES: 6,35 mm:n stereokuulokeliitäntä
• Virransyöttö: PA-10-verkkolaite tai Yamahan suosittelema vastaava
• Mitat (L × K × S): 244 × 71 × 294 mm
• Paino: 2,1 kg
• Mukana: verkkolaite, Cubase AI -lataustiedot ja käyttöasiakirjat
• USB-kaapeli: ei sisälly toimitukseen

Usein kysytyt kysymykset

Voiko Yamaha MG10XU:n kaikki kanavat tallentaa erillisille raidoille USB:n kautta?

Ei. USB-yhteys lähettää tietokoneelle stereoväylän summan kahtena kanavana. Se ei välitä kaikkia tulokanavia erillisinä tallennuskanavina.

Voiko tietokoneen toistoa kuunnella tallentamatta sitä takaisin miksaukseen?

Kyllä. Valitse kanavan 9/10 lähteeksi USB ja reititykseksi TO MON. Tällöin USB-toisto kuuluu monitori- ja kuulokelähdöistä, mutta sitä ei lisätä stereoväylään.

Voiko passiivisen sähkökitaran tai basson kytkeä suoraan MG10XU:hun?

Mikserissä ei ole Hi-Z-instrumenttituloa. Passiivisen sähkökitaran tai basson kanssa suositellaan erillistä DI-boksia tai muuta sopivaa etuastetta.

Toimiiko Yamaha MG10XU pelkällä USB-virralla?

Ei. MG10XU tarvitsee erillisen verkkolaitteen, joka sisältyy toimitukseen. USB-liitäntä välittää ääntä tietokoneen ja mikserin välillä.

Sisältyykö Yamaha MG10XU:n toimitukseen äänitysohjelmisto?

Kyllä. Mukana toimitetaan Cubase AI -ohjelmiston lataustiedot. USB-kaapeli hankitaan erikseen.
