Universal Audio Apollo x16 Gen2 UAD Analog Classics

Universal Audio Apollo x16 Gen 2 UAD Analog Classics äänikortti

Universal Audio Apollo x16 Gen 2 on ammattitason 18 x 20 Thunderbolt 3 -äänikortti, jossa yhdistyvät 16 x 16 analoginen DB-25-linja-I/O, Apollo X Gen 2 -äänikonversio ja kuuden ytimen HEXA Core UAD DSP -käsittely. Räkkimallinen äänikortti on suunniteltu ammattistudioihin, masterointiin, suuriin analogisiin mikserijärjestelmiin, patchbay-kokoonpanoihin ja ulkoisia prosessoreita käyttäviin hybridistudioihin.

Apollo x16 keskittyy mikrofonietuasteiden sijasta laadukkaaseen linjatason A/D- ja D/A-muunnokseen. Monitorilähtöjen 133 dB:n dynamiikka-alue, vaihdettava +20 tai +24 dBu:n headroom sekä enintään 9.1.6-kanavainen immersive audio -monitorointi tekevät siitä monipuolisen keskusyksikön vaativaan miksaukseen, masterointiin ja monikanavaiseen jälkituotantoon.

16 x 16 analoginen DB-25-linja-I/O

Kaksi DB-25-tuloliitäntää tarjoavat yhteensä 16 balansoitua analogista linjatuloa, ja kaksi DB-25-lähtöliitäntää sisältävät 16 balansoitua linjalähtöä. Suuren kanavatiheyden ansiosta Apollo x16 voidaan yhdistää siististi analogiseen mikseriin, patchbay-järjestelmään, nauhakoneeseen, erillisiin mikrofonietuasteisiin tai ulkoisiin kompressoreihin ja taajuuskorjaimiin.

Analogiset linjalähdöt ovat DC-kytkettyjä. Erillinen XLR-monitorilähtöpari jättää kaikki 16 DB-25-linjalähtöä käytettäväksi analogiseen reititykseen silloin, kun monikanavaista monitorointia ei tarvita.

Ei sisäänrakennettuja mikrofonietuasteita

Apollo x16:ssa ei ole mikrofonietuasteita, mikrofonituloja, Hi-Z-instrumenttituloja tai kuulokelähtöjä. Mikrofonien tallentaminen edellyttää erillisiä mikrofonietuasteita tai mikrofonituloilla varustettua analogista mikseriä, jotka yhdistetään Apollo x16:n DB-25-linjatuloihin.

Unison-teknologiaa tarvitsevaan äänitykseen järjestelmää voidaan täydentää esimerkiksi yhteensopivalla Apollo x6-, Apollo x8-, Apollo x8p-, Apollo x4- tai Apollo Twin X -äänikortilla.

Vaihdettava +20 tai +24 dBu:n headroom

Analogisten tulojen, linjalähtöjen ja monitorilähtöjen headroom voidaan vaihtaa +20 tai +24 dBu:n tasolle. +24 dBu:n asetus helpottaa Apollo x16:n sovittamista ammattitason miksereihin, nauhakoneisiin ja muihin korkeaa linjatasoa käyttäviin studiolaitteisiin.

+20 dBu:n asetus tarjoaa yhteensopivan toimintatason muille ammattitason linjalaitteille. Headroom-asetus vaikuttaa kaikkiin analogisiin linja- ja monitoriliitäntöihin samanaikaisesti.

Apollo X Gen 2 -äänikonversio

Apollo x16 tukee enintään 24-bittistä ja 192 kHz:n äänitystä. Gen 2 -muunnoksen monitorilähtöjen dynamiikka-alue on 133 dB ja THD+N-arvo −129 dB. Linjatulojen dynamiikka-alue on 124 dB ja linjalähtöjen 127 dB.

Dual-Crystal Clocking vähentää jitteriä eri näytteenottotaajuuksilla. Tarkka muunnos auttaa arvioimaan stereokuvaa, dynamiikkaa, transientteja ja taajuustasapainoa luotettavasti miksauksen, masteroinnin ja kriittisen kuuntelun aikana.

HEXA Core UAD DSP

Kuusi UAD DSP -ydintä käsittelevät yhteensopivia UAD-plug-ineja reaaliaikaisesti hyvin pienellä viiveellä. Analogisista linjatuloista tulevaa signaalia voidaan käsitellä esimerkiksi kompressoreilla, taajuuskorjaimilla, nauhamallinnuksilla ja tilaprosessoreilla jo äänityksen tai monitoroinnin aikana.

UAD DSP -käsittely vapauttaa tietokoneen suorituskykyä DAW-ohjelmistolle, virtuaali-instrumenteille ja natiiviplug-ineille. Käytettävissä oleva DSP-kapasiteetti riippuu valituista plug-ineista, näytteenottotaajuudesta ja käsittelyketjujen asetuksista.

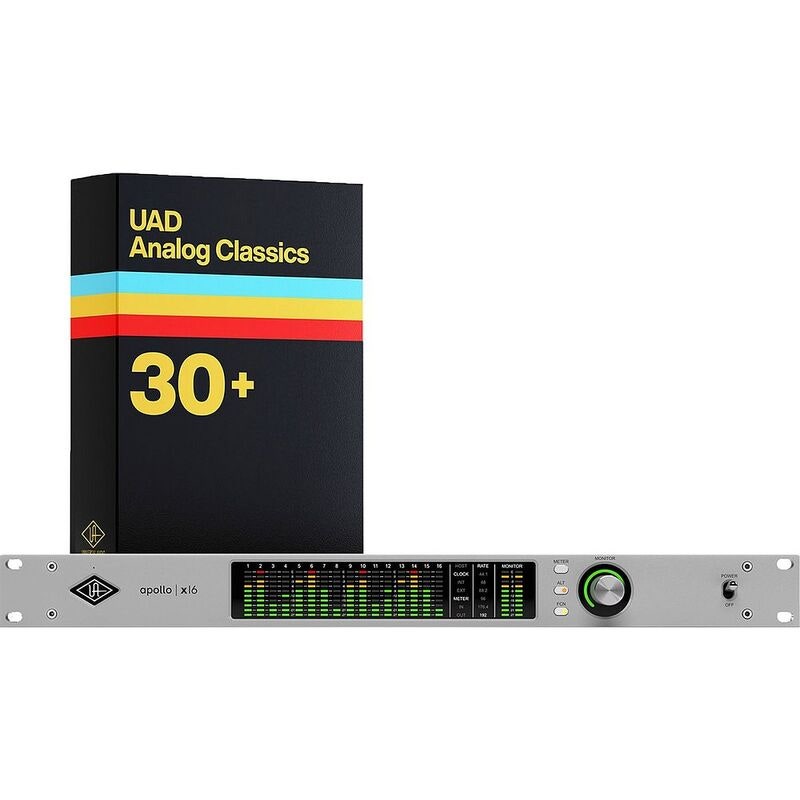

UAD Analog Classics

UAD Analog Classics sisältää yli 30 plug-inia kanavalohkoihin, dynamiikan hallintaan, taajuuskorjaukseen, nauhasaturaatioon, tilavaikutelmiin, masterointiin sekä kitara- ja bassosoundeihin.

• Kanavalohkot ja etuasteet: Century Tube Channel Strip, CS-1 Channel Strip, LA-6176 Signature Channel Strip, Precision Channel Strip, UA 610-A Preamp & EQ ja UA 610-B Preamp & EQ
• Kompressorit ja limitterit: Fairchild 670 Legacy Compressor, Teletronix LA-2A Legacy Leveling Amplifier, Teletronix LA-2A Tube Compressor, Precision Buss Compressor, UA 1176 FET Compressor, UA 1176LN Legacy ja UA 1176SE Legacy
• Taajuuskorjaimet: Precision Equalizer, Pultec EQP-1A Legacy EQ ja Pultec Pro Legacy EQ
• Erikoisprosessointi: Oxide Tape Recorder, Precision De-Esser, Precision Enhancer Hz, Precision Enhancer kHz ja Vibe Analog Machines Essentials
• Virtuaali-instrumentti: PolyMAX Polyphonic Synth
• Viive ja modulaatio: Galaxy Tape Echo, Precision Delay Mod ja Precision Delay Mod L
• Kaiku ja tilat: Precision Reflection Engine ja Pure Plate Reverb
• Masterointi: Precision Limiter, Precision Maximizer ja Precision Multiband
• Kitara ja basso: Bermuda Triangle, Raw Distortion, TS Overdrive Pedal, UAD Lion ’68 Super Lead Amp ja UAD Showtime ’64 Tube Amp

Muut Apollo x16:n tukemat UAD-mallinnukset, kuten Neve-, API-, Manley-, SSL- ja Avalon-plug-init, ovat saatavilla erikseen tai laajemmissa ohjelmistopaketeissa. Analog Classics ei sisällä näitä plug-ineja.

Plug-inien UAD DSP- ja UAD Native -yhteensopivuus vaihtelee tuotekohtaisesti. Osa mukana toimitettavista Legacy-versioista toimii ainoastaan Apollo- tai UAD-2 DSP -järjestelmässä.



9.1.6 immersive audio -monitorointi

Apollo x16 tukee surround- ja immersive audio -monitorointia enintään 9.1.6-kanavaisissa kokoonpanoissa. Se soveltuu Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotantoon sekä muihin enintään 16 kaiutinkanavaa käyttäviin formaatteihin.

Immersive audio -tilassa DB-25-linjalähdöt määritetään monikanavaisen kaiutinjärjestelmän lähdöiksi. Kaikki monitorikaiuttimet on liitettävä samaan monitoriyksiköksi määritettyyn Apollo x16- tai Apollo x16D -äänikorttiin. Useiden Apollo-laitteiden lähtöjä ei voida yhdistää yhden immersive-monitorijärjestelmän kanavamäärän kasvattamiseksi.

Bass Management ja monitoriohjaus

UAD Consolen Bass Management helpottaa subwooferien jakotaajuuksien, tasojen, napaisuuden ja viiveiden hallintaa stereo-, surround- ja immersive audio -järjestelmissä. Monitoritasoa voidaan hallita yhtenä kokonaisuutena Apollo x16:n etupaneelista tai UAD Consolesta.

Järjestelmä tukee vaihtoehtoisten monitorien valintaa kaikissa monitoritiloissa. Stereotilassa voidaan käyttää kahta vaihtoehtoista monitoriparia ja immersive-tilassa yhtä vaihtoehtoista monitorijärjestelmää. Sisäänrakennettu talkback helpottaa kommunikointia esiintyjien kanssa.

Apollo Monitor Correction

Sonarworks SoundID Reference -teknologiaan perustuva Apollo Monitor Correction mahdollistaa stereo-, surround- ja immersive audio -kaiutinjärjestelmien kalibrointiprofiilien suorittamisen Apollo x16:n omalla DSP:llä. Korjaus vaikuttaa monitorointiin, mutta ei tallennu tai siirry valmiiseen miksaukseen.

Monikanavaisen Apollo Monitor Correction -toiminnon pysyvä käyttö edellyttää erikseen hankittavaa SoundID Reference for Multichannel -lisenssiä ja Apollo Monitor Correction Add-on -lisenssiä. Kaiuttimien ja huoneen mittaamiseen tarvitaan lisäksi yhteensopiva mittamikrofoni.

UAD Console ja Plug-In Scenes

UAD Console hallitsee tuloja, UAD DSP -plug-in-ketjuja, reitityksiä ja monitorointia. Plug-In Scenes mahdollistaa kokonaisten plug-in- ja monitorointiasetusten tallentamisen sekä palauttamisen eri äänitys-, miksaus- ja monitorointitilanteita varten.

Apollo x16:ssa ei ole mikrofonietuasteita, joten etuasteiden vahvistuksen säätämiseen tarkoitettu Auto-Gain ei tarjoa tässä mallissa vastaavaa hyötyä kuin mikrofonietuasteilla varustetuissa Apollo-malleissa.

AES/EBU ja Word Clock

Stereo AES/EBU -tulo ja -lähtö käyttävät erillisiä XLR-liitäntöjä ja tukevat enintään 24-bittistä ja 192 kHz:n digitaalista ääntä. AES/EBU-tulolle voidaan kytkeä näytteenottotaajuuden muunnos, kun Apollo x16 ei käytä AES/EBU-signaalia kellolähteenä.

BNC Word Clock -tulo ja -lähtö helpottavat Apollo x16:n synkronointia ulkoiseen master-kelloon, digitaaliseen mikseriin tai muuhun studion digitaaliseen järjestelmään.

Laajennettava Apollo-järjestelmä

Thunderbolt-yhteydellä voidaan yhdistää enintään neljä yhteensopivaa Apollo-äänikorttia. Neljä Apollo x16 -yksikköä tarjoavat yhteensä 64 analogista tulo- ja lähtökanavaa esimerkiksi suuren analogisen mikserin tai patchbay-järjestelmän yhteyteen.

Apollo x16:ssa ei ole sisäänrakennettua Dante-verkkoliitäntää. Dante-järjestelmään liittyminen edellyttää erillistä Apollo x16D -äänikorttia, joka voidaan yhdistää samaan Apollo-kokonaisuuteen.

Keskeiset ominaisuudet

• 18 x 20 I/O: 16 analogista linjatuloa ja 18 analogista lähtökanavaa sekä stereo AES/EBU
• 16 x 16 DB-25-linja-I/O: Suuriin miksereihin, patchbay-järjestelmiin ja ulkoisille prosessoreille
• Apollo X Gen 2 -muunnos: Enintään 24-bittinen ja 192 kHz:n äänitys
• 133 dB:n monitoridynamiikka: Tarkka kuuntelu ja yksityiskohtainen D/A-muunnos
• Vaihdettava headroom: +20 tai +24 dBu:n toimintataso analogisille liitännöille
• HEXA Core DSP: Kuusi UAD DSP -ydintä reaaliaikaiseen plug-in-käsittelyyn
• 9.1.6-monitorointi: Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotantoihin
• Bass Management: Subwooferien ja monikanavaisen monitoroinnin hallinta
• Apollo Monitor Correction: Valmius stereo- ja monikanavaiseen Sonarworks-kalibrointiin
• AES/EBU: Stereo digitaalitulo ja -lähtö XLR-liitännöillä
• UAD Analog Classics: Yli 30 plug-inia äänitykseen, miksaukseen ja masterointiin
• Laajennettava järjestelmä: Enintään neljä Thunderbolt Apollo -äänikorttia



Tekniset tiedot

• Tuotetyyppi: Räkkimallinen Thunderbolt 3 -äänikortti
• Malli: Universal Audio Apollo x16 Gen 2
• Ohjelmistopaketti: UAD Analog Classics
• Samanaikainen I/O: 18 x 20
• Analogiset linjatulot: 16 balansoitua kanavaa kahdella DB-25-liitännällä
• Analogiset linjalähdöt: 16 balansoitua, DC-kytkettyä kanavaa kahdella DB-25-liitännällä
• Monitorilähdöt: Kaksi balansoitua XLR-lähtöä
• Mikrofonietuasteet: Ei sisäänrakennettuja mikrofonietuasteita
• Mikrofonitulot: Ei
• Instrumenttitulot: Ei
• Kuulokelähdöt: Ei
• Äänitystarkkuus: Enintään 24-bittiä / 192 kHz
• Monitorilähtöjen dynamiikka-alue: 133 dB
• Linjalähtöjen dynamiikka-alue: 127 dB
• Linjatulojen dynamiikka-alue: 124 dB
• Monitorilähtöjen THD+N: −129 dB
• Linjalähtöjen THD+N: −123 dB
• Linjatulojen THD+N: −115 dB
• Headroom: Vaihdettava +20 tai +24 dBu
• Kellotus: Dual-Crystal Clocking
• DSP: Kuusi UAD DSP -ydintä, HEXA Core
• AES/EBU: Yksi stereo XLR-tulo ja yksi stereo XLR-lähtö
• Word Clock: BNC-tulo ja -lähtö
• Tietokoneliitännät: Kaksi Thunderbolt 3 -porttia
• Surround ja immersive audio: Enintään 9.1.6 kanavaa
• Monitoriformaatit: Stereo, surround, Dolby Atmos, Auro-3D ja Sony 360 Reality Audio
• Monitoritoiminnot: Vaihtoehtoisten kaiuttimien valinta, talkback, Bass Management ja Apollo Monitor Correction -valmius
• Ohjausohjelmisto: UAD Console
• Plug-in-paketti: Yli 30 UAD-plug-inia
• Plug-in-formaatit: UAD DSP, osa mukana toimitettavista plug-ineista myös UAD Native
• DAW-yhteensopivuus: LUNA, Logic Pro, Pro Tools, Cubase, Ableton Live ja muut yhteensopivat DAW-ohjelmistot
• Käyttöjärjestelmät: Yhteensopivat macOS- ja Windows-järjestelmät
• Dante: Ei sisäänrakennettua Dante-liitäntää, laajennettavissa erillisellä Apollo x16D -äänikortilla
• Räkkikoko: 1 U
• Mitat ulokkeet mukaan lukien: 48,3 x 34,3 x 4,4 cm
• Paino: 3,88 kg
• Virtalähde: Ulkoinen virtalähde sisältyy toimitukseen
• Huomioitavaa: Thunderbolt- ja DB-25-kaapelit eivät sisälly toimitukseen



Kenelle Apollo x16 Gen 2 sopii?

Apollo x16 Gen 2 sopii ammattistudioihin, masterointiin, suuriin analogisiin mikserijärjestelmiin ja hybridistudioihin, joissa tarvitaan 16 kanavaa tarkkaa linjatason A/D- ja D/A-muunnosta, UAD DSP -käsittelyä sekä monikanavaista monitorointia.

Onko Apollo x16:ssa mikrofonietuasteita?

Ei. Apollo x16 on linjatasoinen äänikortti, joka tarvitsee mikrofonien tallentamiseen erilliset mikrofonietuasteet tai mikrofonituloilla varustetun mikserin.

Tukeeko Apollo x16 Dolby Atmos -monitorointia?

Kyllä. Apollo x16 tukee enintään 9.1.6-kanavaista immersive audio -monitorointia Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotannoissa.

Onko Apollo x16:ssa Dante-liitäntä?

Ei. Tavallisessa Apollo x16 Gen 2 -mallissa ei ole Dante-liitäntää. Dante-verkkoyhteyttä varten Apollo-järjestelmään voidaan lisätä erillinen Apollo x16D.

Sisältyykö Sonarworks-kalibrointi tuotteeseen?

Apollo x16 Gen 2 tukee Apollo Monitor Correction -toimintoa, mutta sen pysyvä käyttö vaatii erikseen hankittavat SoundID Reference- ja Apollo Monitor Correction Add-on -lisenssit. Monikanavaiseen kalibrointiin tarvitaan SoundID Reference for Multichannel -lisenssi sekä yhteensopiva mittamikrofoni.
