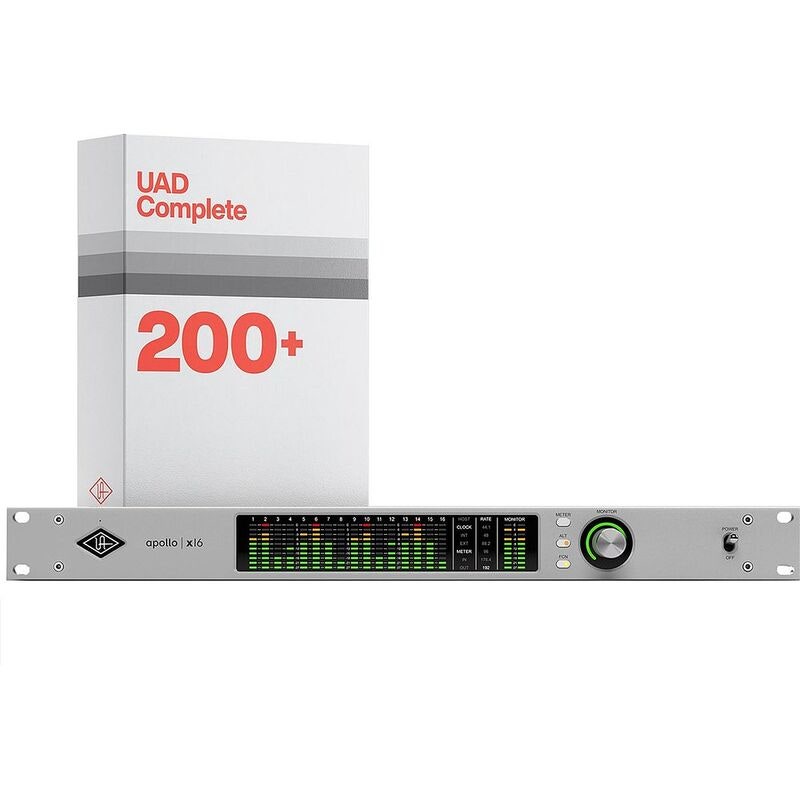

Universal Audio Apollo x16 Gen2 UAD Complete

Universal Audio Apollo x16 Gen 2 UAD Complete äänikortti

Universal Audio Apollo x16 Gen 2 on ammattitason 18 x 20 Thunderbolt 3 -äänikortti, jossa yhdistyvät 16 x 16 analoginen DB-25-linja-I/O, Apollo X Gen 2 -äänikonversio ja kuuden ytimen HEXA Core UAD DSP -käsittely. Räkkimallinen äänikortti on suunniteltu ammattistudioihin, masterointiin, suuriin analogisiin mikserijärjestelmiin, patchbay-kokoonpanoihin ja ulkoisia prosessoreita käyttäviin hybridistudioihin.

Apollo x16 keskittyy mikrofonietuasteiden sijasta laadukkaaseen linjatason A/D- ja D/A-muunnokseen. Monitorilähtöjen 133 dB:n dynamiikka-alue, vaihdettava +20 tai +24 dBu:n headroom sekä enintään 9.1.6-kanavainen immersive audio -monitorointi tekevät siitä monipuolisen keskusyksikön vaativaan miksaukseen, masterointiin ja monikanavaiseen jälkituotantoon.

Mukana toimitettava UAD Complete sisältää yli 200 plug-inia ja LUNA-laajennusta. Laaja kokonaisuus tarjoaa työkaluja äänitykseen, miksaukseen, masterointiin, laulun käsittelyyn, virtuaali-instrumentteihin, tilavaikutelmiin sekä kitara- ja bassosoundien rakentamiseen.

16 x 16 analoginen DB-25-linja-I/O

Kaksi DB-25-tuloliitäntää tarjoavat yhteensä 16 balansoitua analogista linjatuloa, ja kaksi DB-25-lähtöliitäntää sisältävät 16 balansoitua linjalähtöä. Suuren kanavatiheyden ansiosta Apollo x16 voidaan yhdistää siististi analogiseen mikseriin, patchbay-järjestelmään, nauhakoneeseen, erillisiin mikrofonietuasteisiin tai ulkoisiin kompressoreihin ja taajuuskorjaimiin.

Analogiset linjalähdöt ovat DC-kytkettyjä. Erillinen XLR-monitorilähtöpari jättää kaikki 16 DB-25-linjalähtöä käytettäväksi analogiseen reititykseen silloin, kun monikanavaista monitorointia ei tarvita.

Ei sisäänrakennettuja mikrofonietuasteita

Apollo x16:ssa ei ole mikrofonietuasteita, mikrofonituloja, Hi-Z-instrumenttituloja tai kuulokelähtöjä. Mikrofonien tallentaminen edellyttää erillisiä mikrofonietuasteita tai mikrofonituloilla varustettua analogista mikseriä, jotka yhdistetään Apollo x16:n DB-25-linjatuloihin.

UAD Complete sisältää useita etuaste- ja kanavalohkoplug-ineja, mutta Apollo x16:ssa ei ole Unison-yhteensopivaa analogista tulopiiriä. Unison-teknologiaa tarvitsevaan äänitykseen järjestelmää voidaan täydentää yhteensopivalla mikrofonietuasteilla varustetulla Apollo-äänikortilla.

Vaihdettava +20 tai +24 dBu:n headroom

Analogisten tulojen, linjalähtöjen ja monitorilähtöjen headroom voidaan vaihtaa +20 tai +24 dBu:n tasolle. +24 dBu:n asetus helpottaa Apollo x16:n sovittamista ammattitason miksereihin, nauhakoneisiin ja muihin korkeaa linjatasoa käyttäviin studiolaitteisiin.

+20 dBu:n asetus tarjoaa yhteensopivan toimintatason muille ammattitason linjalaitteille. Headroom-asetus vaikuttaa kaikkiin analogisiin linja- ja monitoriliitäntöihin samanaikaisesti.

Apollo X Gen 2 -äänikonversio

Apollo x16 tukee enintään 24-bittistä ja 192 kHz:n äänitystä. Gen 2 -muunnoksen monitorilähtöjen dynamiikka-alue on 133 dB ja THD+N-arvo −129 dB. Linjatulojen dynamiikka-alue on 124 dB ja linjalähtöjen 127 dB.

Dual-Crystal Clocking vähentää jitteriä eri näytteenottotaajuuksilla. Tarkka muunnos auttaa arvioimaan stereokuvaa, dynamiikkaa, transientteja ja taajuustasapainoa luotettavasti miksauksen, masteroinnin ja kriittisen kuuntelun aikana.

HEXA Core UAD DSP

Kuusi UAD DSP -ydintä käsittelevät yhteensopivia UAD-plug-ineja reaaliaikaisesti hyvin pienellä viiveellä. Analogisista linjatuloista tulevaa signaalia voidaan käsitellä esimerkiksi kompressoreilla, taajuuskorjaimilla, nauhamallinnuksilla ja tilaprosessoreilla jo äänityksen tai monitoroinnin aikana.

UAD DSP -käsittely vapauttaa tietokoneen suorituskykyä DAW-ohjelmistolle, virtuaali-instrumenteille ja natiiviplug-ineille. Käytettävissä oleva DSP-kapasiteetti riippuu valituista plug-ineista, näytteenottotaajuudesta ja käsittelyketjujen asetuksista.

UAD Complete

UAD Complete sisältää yli 200 plug-inia ja muodostaa yhden Universal Audion laajimmista tuotantopaketeista. Valikoima kattaa klassisten studiolaitteiden mallinnukset, modernit miksauksen ja masteroinnin työkalut, virtuaali-instrumentit, kitara- ja bassovahvistimet sekä LUNA-laajennukset.

• Laulu ja sävelkorkeus: Topline Vocal Suite ja Topline Key Finder
• Etuasteet ja kanavalohkot: API Preamp, API Vision Channel Strip, Avalon VT-737sp, Century Tube Channel Strip, Helios Type 69, LA-6176, Manley Reference Microphone Preamp, Manley VOXBOX, Neve 1073, Neve 88RS, SSL E Series, UA 610-A, UA 610-B ja V76
• Kompressorit ja limitterit: API 2500, Chandler Limited Zener Limiter, dbx 160, elysia alpha compressor, elysia mpressor, Empirical Labs EL8 Distressor, FATSO Jr. ja Sr., Fairchild 660 ja 670, Manley Variable Mu, SSL G Series Bus Compressor, Summit Audio TLA-100A, Teletronix LA-2A ja LA-3A, Tube-Tech CL 1B, UA 1176, UA 175B, UA 176 ja Vertigo Sound VSC-2
• Taajuuskorjaimet: API 550A, API 560, Brainworx bx_digital, Cambridge EQ, Dangerous BAX EQ, Harrison 32C, Hitsville EQ, Maag EQ4, Massenburg MDWEQ5, Manley Massive Passive, Millennia NSEQ-2, Neve 1073, Pultec Passive EQ Collection, Sonnox Oxford EQ, Tonelux Tilt, Trident A-Range ja Tube-Tech EQ -mallinnukset
• Nauha ja saturaatio: Ampex ATR-102, Studer A800, Oxide Tape Recorder, Thermionic Culture Vulture, SPL TwinTube, Vertigo Sound VSM-3, Vibe Analog Machines ja Brainworx bx_saturator
• Erikoisprosessointi: A-Type Multiband Dynamic Enhancer, C-Suite C-Vox, Eventide H910 Harmonizer, Little Labs IBP, Little Labs Voice Of God, Moog Multimode Filter, OTO BISCUIT, Precision De-Esser, Softube Vocoder, Sonnox Oxford Inflator ja Sonnox Oxford Envolution
• Virtuaali-instrumentit: Anthem Analog Synthesizer, Electra 88 Vintage Keyboard Studio, Moog Minimoog, Opal Morphing Synth, PolyMAX Polyphonic Synth, Ravel Grand Piano ja Waterfall B3 Organ
• Viive ja modulaatio: A/DA STD-1, A/DA Flanger, Brigade Chorus Pedal, Cooper Time Cube MkII, EP-34 Tape Echo, Galaxy Tape Echo, KORG SDD-3000, MXR Flanger/Doubler, Precision Delay Mod, Studio D Chorus ja Waterfall Rotary Speaker
• Kaiku ja studiotilat: AKG BX 20, Capitol Chambers, DreamVerb, EMT 140, EMT 250, Hitsville Reverb Chambers, Lexicon 224, Lexicon 480L, Ocean Way Studios, Ocean Way Studios Deluxe, Pure Plate Reverb, RealVerb Pro ja UAD Sound City Studios
• Masterointi: Brainworx bx_masterdesk, Capitol Mastering Compressor, Chandler Limited Curve Bender, C-Suite C-Max, Dangerous BAX EQ Master, elysia alpha Master Compressor, Hitsville Mastering EQ, Manley Massive Passive Mastering EQ, Precision K-Stereo, Precision Limiter, Precision Maximizer, Precision Multiband ja Shadow Hills Mastering Compressor Class A
• Kitara ja basso: Ampeg B-15N- ja SVT-mallinnukset, Chandler GAV19T, Diezel Herbert ja VH4, Eden WT800, ENGL-vahvistimet, Fender ’55 Tweed Deluxe, Friedman BE100, Gallien-Krueger 800RB, Marshall Bluesbreaker, JMP 2203, Plexi ja Silver Jubilee, Softube Amp Room -mallit, Suhr PT100, Dream ’65, Lion ’68, Ruby ’63, Showtime ’64 ja Woodrow ’55
• LUNA-laajennukset: Ampex ATR-102 Master Tape, API Summing, API Vision Console Emulation ja Studer A800 Multitrack Tape



UAD DSP- ja UAD Native -yhteensopivuus

UAD Complete sisältää sekä Apollo- ja UAD-2 DSP -laitteilla toimivia UAD-2-plug-ineja että tietokoneen suorittimella toimivia UADx Native -versioita. Osa tuotteista toimii molemmissa formaateissa, osa vain UAD DSP -järjestelmässä ja osa ainoastaan natiivina.

Natiiviversioiden ja DSP-versioiden saatavuus vaihtelee plug-in-kohtaisesti. UAD Complete ei ole tilauspalvelu, mutta paketti ei myöskään sisällä automaattisesti kaikkia sen hankinnan jälkeen julkaistavia UAD-plug-ineja.

9.1.6 immersive audio -monitorointi

Apollo x16 tukee surround- ja immersive audio -monitorointia enintään 9.1.6-kanavaisissa kokoonpanoissa. Se soveltuu Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotantoon sekä muihin enintään 16 kaiutinkanavaa käyttäviin formaatteihin.

Immersive audio -tilassa DB-25-linjalähdöt määritetään monikanavaisen kaiutinjärjestelmän lähdöiksi. Kaikki monitorikaiuttimet on liitettävä samaan monitoriyksiköksi määritettyyn Apollo x16- tai Apollo x16D -äänikorttiin. Useiden Apollo-laitteiden lähtöjä ei voida yhdistää yhden immersive-monitorijärjestelmän kanavamäärän kasvattamiseksi.

Bass Management ja monitoriohjaus

UAD Consolen Bass Management helpottaa subwooferien jakotaajuuksien, tasojen, napaisuuden ja viiveiden hallintaa stereo-, surround- ja immersive audio -järjestelmissä. Monitoritasoa voidaan hallita yhtenä kokonaisuutena Apollo x16:n etupaneelista tai UAD Consolesta.

Järjestelmä tukee vaihtoehtoisten monitorien valintaa kaikissa monitoritiloissa. Stereotilassa voidaan käyttää kahta vaihtoehtoista monitoriparia ja immersive-tilassa yhtä vaihtoehtoista monitorijärjestelmää. Sisäänrakennettu talkback helpottaa kommunikointia esiintyjien kanssa.

Apollo Monitor Correction

Sonarworks SoundID Reference -teknologiaan perustuva Apollo Monitor Correction mahdollistaa stereo-, surround- ja immersive audio -kaiutinjärjestelmien kalibrointiprofiilien suorittamisen Apollo x16:n omalla DSP:llä. Korjaus vaikuttaa monitorointiin, mutta ei tallennu tai siirry valmiiseen miksaukseen.

Monikanavaisen Apollo Monitor Correction -toiminnon pysyvä käyttö edellyttää erikseen hankittavaa SoundID Reference for Multichannel -lisenssiä ja Apollo Monitor Correction Add-on -lisenssiä. Kaiuttimien ja huoneen mittaamiseen tarvitaan lisäksi yhteensopiva mittamikrofoni.

UAD Console ja Plug-In Scenes

UAD Console hallitsee tuloja, UAD DSP -plug-in-ketjuja, reitityksiä ja monitorointia. Plug-In Scenes mahdollistaa kokonaisten plug-in- ja monitorointiasetusten tallentamisen sekä palauttamisen eri äänitys-, miksaus- ja monitorointitilanteita varten.

AES/EBU ja Word Clock

Stereo AES/EBU -tulo ja -lähtö käyttävät erillisiä XLR-liitäntöjä ja tukevat enintään 24-bittistä ja 192 kHz:n digitaalista ääntä. AES/EBU-tulolle voidaan kytkeä näytteenottotaajuuden muunnos, kun Apollo x16 ei käytä AES/EBU-signaalia kellolähteenä.

BNC Word Clock -tulo ja -lähtö helpottavat Apollo x16:n synkronointia ulkoiseen master-kelloon, digitaaliseen mikseriin tai muuhun studion digitaaliseen järjestelmään.

Laajennettava Apollo-järjestelmä

Thunderbolt-yhteydellä voidaan yhdistää enintään neljä yhteensopivaa Apollo-äänikorttia. Neljä Apollo x16 -yksikköä tarjoavat yhteensä 64 analogista tulo- ja lähtökanavaa esimerkiksi suuren analogisen mikserin tai patchbay-järjestelmän yhteyteen.

Apollo x16:ssa ei ole sisäänrakennettua Dante-verkkoliitäntää. Dante-järjestelmään liittyminen edellyttää erillistä Apollo x16D -äänikorttia, joka voidaan yhdistää samaan Apollo-kokonaisuuteen.

Keskeiset ominaisuudet

• 18 x 20 I/O: 16 analogista linjatuloa ja 18 analogista lähtökanavaa sekä stereo AES/EBU
• 16 x 16 DB-25-linja-I/O: Suuriin miksereihin, patchbay-järjestelmiin ja ulkoisille prosessoreille
• Apollo X Gen 2 -muunnos: Enintään 24-bittinen ja 192 kHz:n äänitys
• 133 dB:n monitoridynamiikka: Tarkka kuuntelu ja yksityiskohtainen D/A-muunnos
• Vaihdettava headroom: +20 tai +24 dBu:n toimintataso analogisille liitännöille
• HEXA Core DSP: Kuusi UAD DSP -ydintä reaaliaikaiseen plug-in-käsittelyyn
• 9.1.6-monitorointi: Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotantoihin
• Bass Management: Subwooferien ja monikanavaisen monitoroinnin hallinta
• Apollo Monitor Correction: Valmius stereo- ja monikanavaiseen Sonarworks-kalibrointiin
• AES/EBU: Stereo digitaalitulo ja -lähtö XLR-liitännöillä
• UAD Complete: Yli 200 plug-inia ja LUNA-laajennusta
• Laajennettava järjestelmä: Enintään neljä Thunderbolt Apollo -äänikorttia



Tekniset tiedot

• Tuotetyyppi: Räkkimallinen Thunderbolt 3 -äänikortti
• Malli: Universal Audio Apollo x16 Gen 2
• Ohjelmistopaketti: UAD Complete
• Samanaikainen I/O: 18 x 20
• Analogiset linjatulot: 16 balansoitua kanavaa kahdella DB-25-liitännällä
• Analogiset linjalähdöt: 16 balansoitua, DC-kytkettyä kanavaa kahdella DB-25-liitännällä
• Monitorilähdöt: Kaksi balansoitua XLR-lähtöä
• Mikrofonietuasteet: Ei sisäänrakennettuja mikrofonietuasteita
• Mikrofonitulot: Ei
• Instrumenttitulot: Ei
• Kuulokelähdöt: Ei
• Äänitystarkkuus: Enintään 24-bittiä / 192 kHz
• Monitorilähtöjen dynamiikka-alue: 133 dB
• Linjalähtöjen dynamiikka-alue: 127 dB
• Linjatulojen dynamiikka-alue: 124 dB
• Monitorilähtöjen THD+N: −129 dB
• Linjalähtöjen THD+N: −123 dB
• Linjatulojen THD+N: −115 dB
• Headroom: Vaihdettava +20 tai +24 dBu
• Kellotus: Dual-Crystal Clocking
• DSP: Kuusi UAD DSP -ydintä, HEXA Core
• AES/EBU: Yksi stereo XLR-tulo ja yksi stereo XLR-lähtö
• Word Clock: BNC-tulo ja -lähtö
• Tietokoneliitännät: Kaksi Thunderbolt 3 -porttia
• Surround ja immersive audio: Enintään 9.1.6 kanavaa
• Monitoriformaatit: Stereo, surround, Dolby Atmos, Auro-3D ja Sony 360 Reality Audio
• Monitoritoiminnot: Vaihtoehtoisten kaiuttimien valinta, talkback, Bass Management ja Apollo Monitor Correction -valmius
• Ohjausohjelmisto: UAD Console
• Plug-in-paketti: Yli 200 UAD-plug-inia ja LUNA-laajennusta
• Plug-in-formaatit: UAD-2 DSP ja UADx Native, saatavuus vaihtelee plug-in-kohtaisesti
• DAW-yhteensopivuus: LUNA, Logic Pro, Pro Tools, Cubase, Ableton Live ja muut yhteensopivat DAW-ohjelmistot
• Käyttöjärjestelmät: Yhteensopivat macOS- ja Windows-järjestelmät
• Dante: Ei sisäänrakennettua Dante-liitäntää, laajennettavissa erillisellä Apollo x16D -äänikortilla
• Räkkikoko: 1 U
• Mitat ulokkeet mukaan lukien: 48,3 x 34,3 x 4,4 cm
• Paino: 3,88 kg
• Virtalähde: Ulkoinen virtalähde sisältyy toimitukseen
• Huomioitavaa: Thunderbolt- ja DB-25-kaapelit eivät sisälly toimitukseen



Kenelle Apollo x16 Gen 2 sopii?

Apollo x16 Gen 2 sopii ammattistudioihin, masterointiin, suuriin analogisiin mikserijärjestelmiin ja hybridistudioihin, joissa tarvitaan 16 kanavaa tarkkaa linjatason A/D- ja D/A-muunnosta, UAD DSP -käsittelyä sekä monikanavaista monitorointia.

Mitä UAD Complete sisältää?

UAD Complete sisältää yli 200 plug-inia ja LUNA-laajennusta äänitykseen, miksaukseen, masterointiin, laulun käsittelyyn, virtuaali-instrumentteihin, kitara- ja bassosoundeihin sekä tila- ja erikoisprosessointiin. Paketti ei sisällä automaattisesti sen jälkeen julkaistavia uusia UAD-plug-ineja.

Onko Apollo x16:ssa mikrofonietuasteita?

Ei. Apollo x16 on linjatasoinen äänikortti, joka tarvitsee mikrofonien tallentamiseen erilliset mikrofonietuasteet tai mikrofonituloilla varustetun mikserin.

Tukeeko Apollo x16 Dolby Atmos -monitorointia?

Kyllä. Apollo x16 tukee enintään 9.1.6-kanavaista immersive audio -monitorointia Dolby Atmos-, Auro-3D- ja Sony 360 Reality Audio -tuotannoissa.

Onko Apollo x16:ssa Dante-liitäntä?

Ei. Tavallisessa Apollo x16 Gen 2 -mallissa ei ole Dante-liitäntää. Dante-verkkoyhteyttä varten Apollo-järjestelmään voidaan lisätä erillinen Apollo x16D.

Sisältyykö Sonarworks-kalibrointi tuotteeseen?

Apollo x16 Gen 2 tukee Apollo Monitor Correction -toimintoa, mutta sen pysyvä käyttö vaatii erikseen hankittavat SoundID Reference- ja Apollo Monitor Correction Add-on -lisenssit. Monikanavaiseen kalibrointiin tarvitaan SoundID Reference for Multichannel -lisenssi sekä yhteensopiva mittamikrofoni.
