RCF EVOX J9

RCF EVOX J9 aktiivinen 3-tiepylväs-PA-järjestelmä

RCF EVOX J9 on ammattikäyttöön suunniteltu aktiivinen 3-tiepylväs-PA-järjestelmä, joka yhdistää suuren äänenpaineen, laajan äänenpeiton ja helposti kuljetettavan rakenteen. Järjestelmä sopii yhtyeille, DJ-käyttöön, liikkuville esiintyjille, yritystilaisuuksiin, puheentoistoon ja tapahtumatuotantoon.

EVOX J9:n 3-tierakenne koostuu 0,75 tuuman neodyymikompressioelementistä, kuudesta 3 tuuman neodyymilaajakaistaelementistä ja tehokkaasta 12 tuuman bassoelementistä. Sisäänrakennettu 2 100 W:n Class D -vahvistin tuottaa enintään 130 dB:n äänenpaineen, ja FiRPHASE- sekä Bass Motion Control -prosessointi auttavat säilyttämään äänen selkeänä ja hallittuna koko 40–20 000 Hz:n taajuusalueella.

Aito 3-tierakenne

EVOX J9:n erillinen kompressioelementti, kuuden laajakaistaelementin pylväsmoduuli ja bassoelementti muodostavat aidon 3-tiejärjestelmän. Rakenne mahdollistaa diskantin, keskialueen ja basson tarkemman optimoinnin sekä selkeän ja tasapainoisen toiston eri äänenvoimakkuuksilla.

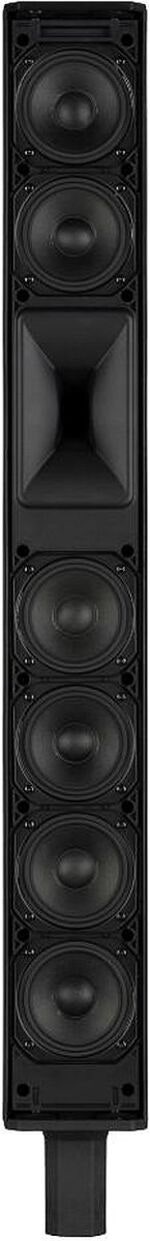

Pylväsmoduulin kuusi 3 tuuman neodyymielementtiä toistavat laulun, puheen ja instrumenttien keskialueen luonnollisesti ja selkeästi. Elementtien 1 tuuman puhekelat tukevat tehokasta toimintaa ja hyvää transienttivastetta myös vaativassa live-käytössä.

True Resistive Waveguide

Korkeista taajuuksista vastaa 0,75 tuuman neodyymikompressioelementti, jossa on 1,75 tuuman puhekela ja Kapton-kalvo. Kompressioelementti on sijoitettu pylväsmoduulin keskelle, mikä auttaa muodostamaan tasapainoisen ja yhtenäisen äänilähteen yhdessä kuuden laajakaistaelementin kanssa.

RCF True Resistive Waveguide -suuntain tuottaa tasaisen 120° × 40° äänenpeiton. Laaja vaakasuuntainen suuntaavuus kattaa suuren yleisöalueen, ja hallittu pystysuuntainen suuntaavuus auttaa kohdistamaan äänen kuulijoille. Resonansseja vähentävä suuntain tukee selkeää diskanttitoistoa ja luonnollista stereokuvaa.

Syvä ja hallittu bassotoisto

Bassorefleksikoteloon sijoitettu 12 tuuman RCF-bassoelementti tuottaa syvän ja hallitun alapään. Elementin 2,5 tuuman puhekela kestää suurta tehoa ja tukee vakaata bassotoistoa myös korkeilla äänenvoimakkuuksilla.

Bassotoisto soveltuu sekä akustiseen musiikkiin ja puheentoistoon että voimakasta alapäätä vaativaan DJ- ja livemusiikkikäyttöön. Järjestelmän 40 Hz:iin ulottuva taajuusvaste mahdollistaa täyteläisen äänen ilman erillistä subwooferia monissa käyttötilanteissa.

2 100 W:n Class D -vahvistin

Sisäänrakennettu 2-kanavainen Class D -vahvistin tuottaa yhteensä 2 100 W:n huipputehon. Bassoelementille on käytettävissä 1 400 W:n huipputeho ja pylväsmoduulille 700 W:n huipputeho. Järjestelmän enimmäisäänenpaine on 130 dB yhden metrin etäisyydeltä.

Energiatehokas vahvistin tarjoaa nopean transienttivasteen ja suuren äänenpaineen ilman jäähdytyspuhallinta. Alumiininen lämmönvaihdin ja tuulettimeton konvektiojäähdytys poistavat lämpöä hiljaisesti, eikä vahvistimessa ole kuluvia liikkuvia osia.

Vähäsäröinen tuloaste ja kehittynyt Soft Limiter auttavat säilyttämään tulosignaalin luonteen eri äänenvoimakkuuksilla. Lämpö- ja RMS-suojaukset parantavat järjestelmän toimintavarmuutta pitkäkestoisessa ammattikäytössä.

Kolme käyttöön optimoitua asetusta

EVOX J9 sisältää kolme valittavaa ääniprofiilia erilaisiin käyttötilanteisiin. Live/Linear tarjoaa neutraalin ja tasapainoisen toiston esimerkiksi yhtyeille ja akustisille esiintyjille. Club korostaa matalia ja korkeita taajuuksia energiseen musiikintoistoon ja DJ-käyttöön. Voice optimoi keskialuetta puheen ymmärrettävyyttä varten.

FiRPHASE DSP -prosessointi

RCF:n FiRPHASE-prosessointi optimoi järjestelmän vaihevastetta ja auttaa säilyttämään äänen luonnollisen transienttivasteen. Teknologia sovittaa kompressioelementin, laajakaistaelementit ja bassoelementin toiminnan yhteen sekä vähentää koteloresonanssien ja akustisten kumoutumisten vaikutusta.

FiRPHASE tukee tasaista äänenpeittoa, selkeää äänikuvaa ja pientä järjestelmäviivettä. Lopputuloksena on luonnollinen laulun- ja puheentoisto sekä tarkasti erottuva musiikkitoisto koko yleisöalueella.

Bass Motion Control

Bass Motion Control hallitsee bassoelementin liikettä ilman perinteistä bassotoistoa rajoittavaa ylipäästösuodatusta. DSP seuraa bassoelementin dynaamista toimintaa ja rajoittaa vain liian suuria liikeratoja, jotka voisivat vaarantaa elementin vakauden.

Teknologia mahdollistaa matalien taajuuksien laajan ja lineaarisen toiston sekä auttaa säilyttämään basson tarkkuuden korkeilla äänenvoimakkuuksilla. Samalla järjestelmän vaihe- ja taajuusvaste pysyvät hallittuina.

Säädettävä pylvään korkeus

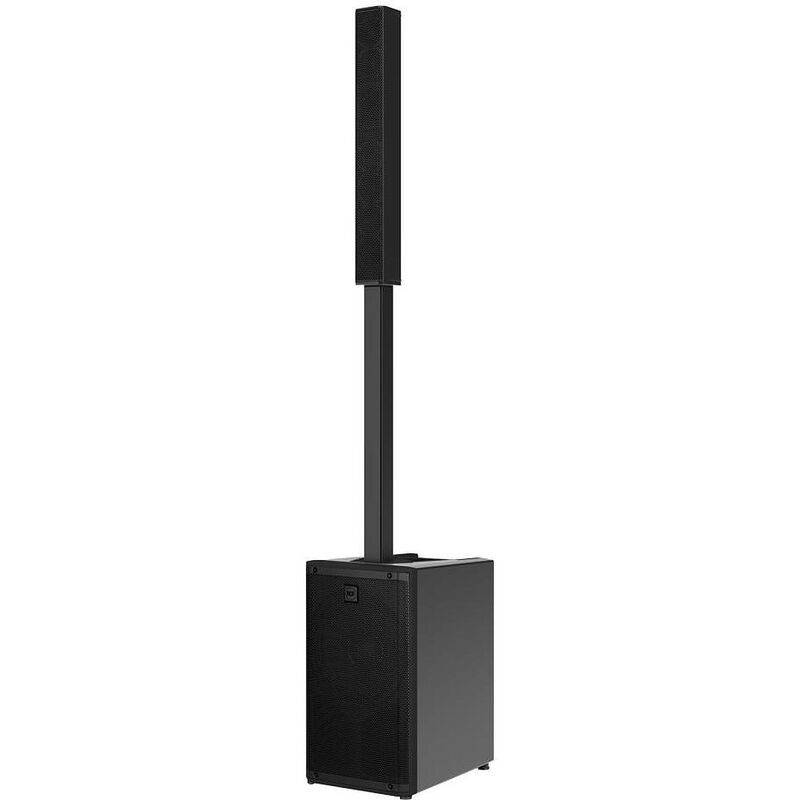

Mukana toimitettava kevyt alumiiniseoksesta valmistettu välitanko yhdistää pylväsmoduulin bassokoteloon. Kaikki tarvittavat kaiutinliitännät on integroitu rakenteeseen, joten järjestelmä voidaan koota nopeasti ilman erillistä kaiutinkaapelia pylväsmoduulin ja bassokotelon välille.

Pylväsmoduuli voidaan asentaa mukana toimitettavalla täyspitkällä välitangolla tai suoraan bassokotelon päälle ilman korkeutta lisäävää tankoa. Lisävarusteena saatavalla puolipitkällä jatkotangolla korkeutta voidaan mukauttaa tilan ja yleisön mukaan.

Helppo kuljettaa ja suojata

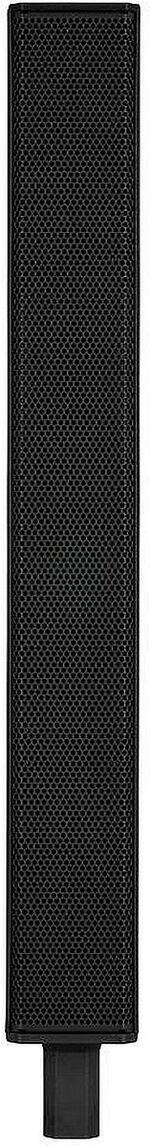

PP-komposiitista valmistettu kotelo yhdistää kestävyyden ja kohtuullisen painon. Bassokotelossa oleva kantokahva helpottaa käsittelyä, ja teräksinen eturitilä suojaa elementtejä kuljetuksen ja käytön aikana.

Pylväsmoduulin pehmustettu kuljetuslaukku sisältyy toimitukseen. Bassokotelolle on saatavana erikseen suojahuppu sekä pyörillä varustettu kuljetushuppu, jotka helpottavat järjestelmän siirtämistä ja säilyttämistä.

Laajennettavissa erillisellä subwooferilla

EVOX J9 voidaan yhdistää erilliseen RCF-subwooferiin, kun käyttö vaatii vielä enemmän bassotoistoa ja äänenpainetta. RCF SUB AX -sarjan ACE-yhteensopivissa malleissa on EVOX-järjestelmille suunniteltuja asetuksia, jotka optimoivat jakotaajuuden, viiveen ja vaihekäyttäytymisen.

Keskeiset ominaisuudet

• Aktiivinen 3-tiejärjestelmä: Erillinen kompressioelementti, kuusi laajakaistaelementtiä ja bassoelementti
• Kuusi 3 tuuman neodyymielementtiä: Selkeä laulun, puheen ja instrumenttien keskialue
• 0,75 tuuman kompressioelementti: Neodyymirakenne ja 1,75 tuuman puhekela
• 12 tuuman bassoelementti: Syvä ja hallittu bassotoisto 2,5 tuuman puhekelalla
• Class D -vahvistin: Yhteensä 2 100 W:n huipputeho
• Enimmäisäänenpaine: 130 dB SPL yhden metrin etäisyydeltä
• True Resistive Waveguide: Tasainen 120° × 40° äänenpeitto
• FiRPHASE: Optimoi vaihevastetta, selkeyttä ja äänikuvaa
• Bass Motion Control: Hallitsee bassoelementin liikerataa ja suojaa elementtiä
• Kolme ääniprofiilia: Live/Linear, Club ja Voice
• Säädettävä korkeus: Pylväs voidaan asentaa välitangolla tai suoraan bassokotelon päälle
• Nopea käyttöönotto: Alumiininen välitanko integroiduilla kaiutinliitännöillä
• Pehmustettu kuljetuslaukku: Pylväsmoduulin suojalaukku sisältyy toimitukseen
• Monipuolinen käyttö: Yhtyeille, DJ-käyttöön, tapahtumiin ja puheentoistoon

Tekniset tiedot

• Tuotetyyppi: Aktiivinen 3-tiepylväs-PA-järjestelmä
• Taajuusvaste: 40–20 000 Hz
• Enimmäisäänenpaine: 130 dB SPL yhden metrin etäisyydeltä
• Vaakasuuntainen suuntaavuus: 120°
• Pystysuuntainen suuntaavuus: 40°
• Kompressioelementti: 1 × 0,75", neodyymi
• Kompressioelementin puhekela: 1,75"
• Laajakaistaelementit: 6 × 3", neodyymi
• Laajakaistaelementtien puhekelat: 1"
• Bassoelementti: 1 × 12"
• Bassoelementin puhekela: 2,5"
• Kokonaisteho: 2 100 W huipputeho
• Pylväsmoduulin vahvistinteho: 700 W huipputeho
• Bassoelementin vahvistinteho: 1 400 W huipputeho
• Jakotaajuudet: 200 Hz ja 1 800 Hz
• DSP-teknologiat: FiRPHASE ja Bass Motion Control
• Ääniprofiilit: Live/Linear, Club ja Voice
• Tulosignaali: Balansoitu tai balansoimaton
• Tuloliitäntä: XLR/TRS-yhdistelmäliitäntä
• Lähtöliitäntä: XLR
• Tuloherkkyys: –2 dBu / +4 dBu
• Suojaukset: Lämpö- ja RMS-suojaus sekä Soft Limiter
• Jäähdytys: Tuulettimeton konvektiojäähdytys
• Kotelomateriaali: PP-komposiitti
• Välitanko: Kevyt alumiiniseos ja Quick-Fit-kiinnitys
• Eturitilä: Teräs
• Väri: Musta
• Kootun järjestelmän mitat: 2 080,1 × 350 × 462,6 mm
• Kokonaispaino: 26 kg
• Bassokotelon paino: 20,2 kg
• Pylväsmoduulin paino: 5,8 kg
• Pakkauksen sisältö: Bassokotelo, pylväsmoduuli, täyspitkä alumiininen välitanko ja pylväsmoduulin pehmustettu kuljetuslaukku
