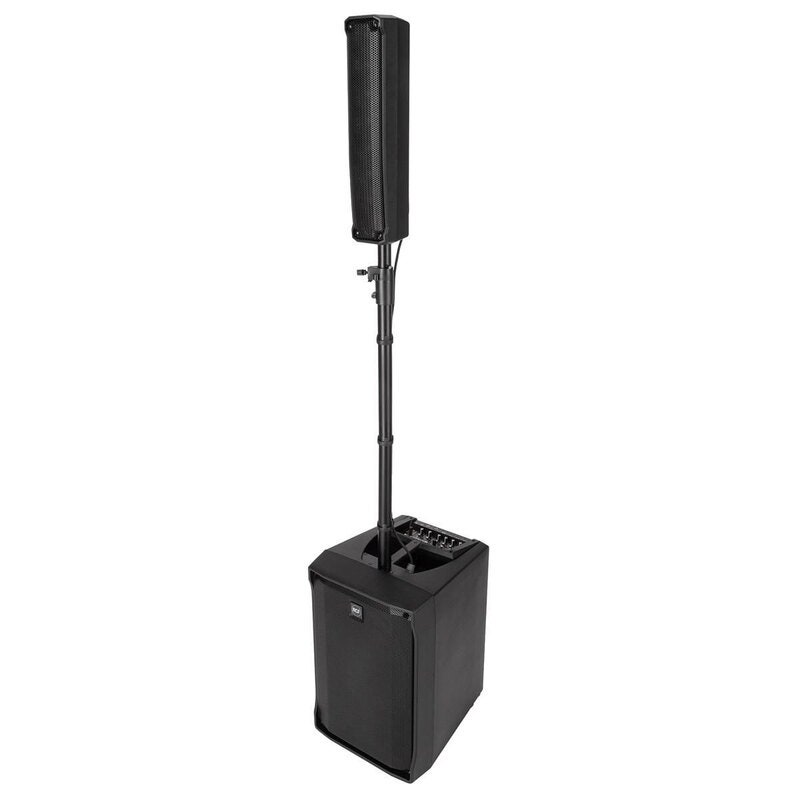

RCF EVOX JMIX8 Active Two Way Array Music System

RCF EVOX JMIX8 aktiivinen pylväs-PA-järjestelmä digitaalimikserillä

RCF EVOX JMIX8 on aktiivinen 2-tiepylväs-PA-järjestelmä, jossa yhdistyvät tehokas äänentoisto ja kauko-ohjattava 8-kanavainen digitaalimikseri. Monipuolinen kokonaisuus sopii yhtyeille, laulaja-lauluntekijöille, DJ-käyttöön, pieniin tapahtumiin, puheentoistoon ja liikkuville esiintyjille.

Järjestelmässä on kahdeksalla 2 tuuman laajakaistaelementillä varustettu pylväsmoduuli, 12 tuuman bassoelementti ja sisäänrakennettu 1 400 W:n Class D -vahvistin. Z.CORE DSP -mikseri tarjoaa kanavakohtaiset säädöt, kompressorit, efektit, kitara- ja bassovahvistinsimulaatiot sekä iOS- ja Android-laitteilla toimivan langattoman kauko-ohjauksen.

Integroitu 8-kanavainen digitaalimikseri

JMIX8:n sisäänrakennettu digitaalimikseri mahdollistaa mikrofonien, instrumenttien ja linjatasoisten äänilähteiden yhdistämisen ilman erillistä mikseriä. Neljä Mic/Line-kanavaa ja kaksi stereokanavaa tarjoavat yhteensä kahdeksan tulokanavaa erilaisiin esiintymis- ja tapahtumakokoonpanoihin.

Mikserissä on laadukkaat mikrofonietuasteet, digitaalisesti ohjattava tulovahvistus, valittava ylipäästösuodatin, panorointi ja napaisuuden kääntö. Kanavat 1 ja 2 tarjoavat +48 V:n phantom-syötön kondensaattori- ja elektreettimikrofoneille.

Kanavakohtainen taajuuskorjain ja kompressori

Jokaisessa tulokanavassa on 3-alueinen taajuuskorjain. Matalia ja korkeita taajuuksia säädetään hyllytyyppisillä suotimilla, ja keskialueella on puoliparametrinen taajuuskorjain, jonka keskitaajuus voidaan valita 50–12 000 Hz:n alueelta. Taajuuskorjain voidaan tarvittaessa ohittaa yhdellä valinnalla.

Mic/Line-kanavissa 1–4 on helppokäyttöinen kompressori. Valittavissa ovat Light-, Heavy-, Vocal-, Bass-, Acoustic- ja Drum-asetukset, joiden avulla dynamiikan hallinta voidaan sovittaa nopeasti eri äänilähteille.

Efektit ja vahvistinsimulaatiot

Z.CORE DSP tarjoaa 80 efektiasetusta, joihin kuuluu 40 kaikua, 20 viivettä ja 20 modulaatioefektiä. Valikoimassa on esimerkiksi tila- ja laitekaikuja, erilaisia viiveitä sekä chorus-, tremolo- ja flanger-efektejä.

Neljäs linjatulo voidaan vaihtaa suuren impedanssin Hi-Z-instrumenttituloksi. Tällöin sähkökitara tai sähköbasso voidaan liittää suoraan järjestelmään ilman erillistä DI-boksia. Sisäänrakennetut kitara- ja bassovahvistinsimulaatiot tarjoavat 15 erilaista vahvistinmallia, joiden asetuksia voidaan muokata ja tallentaa myöhempää käyttöä varten.

Pääkanavan viimeistely

Pääkanavassa on 7-alueinen graafinen taajuuskorjain, jolla koko järjestelmän taajuusvastetta voidaan mukauttaa käyttötilan ja huoneakustiikan mukaan. Pääulostulolle on lisäksi neljä viimeistelyasetusta: Mastering, Master Boost, Loud & Proud ja Hi-Fi.

Erillistä AUX-lähtöä voidaan käyttää esimerkiksi lavamonitorille tai toiselle kaiutinjärjestelmälle. Kanavien AUX-lähetys voidaan sijoittaa ennen tai jälkeen kanavasäädön, ja ulostulossa on oma 7-alueinen graafinen taajuuskorjain.

EVOX App -kauko-ohjaus

JMIX8-mikseriä voidaan hallita langattomasti RCF EVOX App -sovelluksella. iOS- ja Android-laitteille saatava sovellus tarjoaa pääsyn mikserin kanaviin, tulovahvistuksiin, taajuuskorjaimiin, kompressoreihin, efekteihin, vahvistinsimulaatioihin ja ulostuloasetuksiin.

Langaton hallinta mahdollistaa äänen säätämisen esiintymispaikan eri kohdista tai suoraan lavalta. Bluetooth-äänentoiston avulla järjestelmään voidaan toistaa myös taustamusiikkia yhteensopivasta mobiililaitteesta.

Kahdeksan elementin pylväsmoduuli

Pylväsmoduulissa on kahdeksan pystysuuntaisesti sijoitettua 2 tuuman RCF-laajakaistaelementtiä. Jokaisessa elementissä on 1 tuuman puhekela, joka tukee suurta äänenpainetta ja tarkkaa transienttivastetta.

Progressiivisesti muotoiltu linjasäteilijärakenne tuottaa tasaisen 120° × 30° äänenpeiton. Laaja vaakasuuntainen suuntaavuus kattaa suuren yleisöalueen, ja hallittu pystysuuntainen suuntaavuus auttaa kohdistamaan äänen kuulijoille.

Voimakas 12 tuuman bassoelementti

Bassorefleksikoteloon sijoitettu 12 tuuman bassoelementti tuottaa nopean, voimakkaan ja hallitun bassotoiston. Elementin 2,5 tuuman puhekela kestää suurta tehoa ja tukee vakaata toimintaa vaativassa musiikki- ja tapahtumakäytössä.

Bassorefleksikanava on suunniteltu vähentämään ilmavirran turbulenssia ja siitä aiheutuvaa säröä. Järjestelmän taajuusvaste ulottuu 40 Hz:iin, joten JMIX8 pystyy tuottamaan täyteläisen alapään ilman erillistä subwooferia monissa käyttötilanteissa.

1 400 W:n Class D -vahvistin

Sisäänrakennettu 2-kanavainen Class D -vahvistin tuottaa yhteensä 1 400 W:n huipputehon ja 700 W:n jatkuvan RMS-tehon. Bassoelementille on käytettävissä 1 000 W:n huipputeho ja pylväsmoduulille 400 W:n huipputeho.

Järjestelmän enimmäisäänenpaine on 128 dB yhden metrin etäisyydeltä. Energiatehokas vahvistin käyttää tuulettimetonta konvektiojäähdytystä, joten järjestelmään ei synny puhaltimesta aiheutuvaa ääntä.

FiRPHASE DSP -prosessointi

RCF:n FiRPHASE-prosessointi optimoi järjestelmän vaihekäyttäytymistä ja sovittaa pylväsmoduulin sekä bassoelementin toiminnan yhteen. Teknologia auttaa säilyttämään laulun, puheen ja instrumenttien selkeyden sekä luonnollisen transienttivasteen koko kuuntelualueella.

DSP huolehtii myös 220 Hz:n jakotaajuudesta ja kaiutinjärjestelmän suojauksesta. Lämpö- ja RMS-suojaukset sekä Soft Limiter auttavat ehkäisemään vahvistimen ja elementtien ylikuormittumista.

Kuljetettava ja nopeasti koottava rakenne

PP-komposiitista valmistettu bassokotelo yhdistää kestävyyden ja kuljetettavuuden. Yläosassa oleva kantokahva helpottaa käsittelyä, ja teräksinen eturitilä suojaa elementtiä kuljetuksen ja käytön aikana.

Metallinen välitanko kiinnitetään bassokotelon M20-kierteeseen, minkä jälkeen pylväsmoduuli asetetaan tangon päälle ja yhdistetään SpeakON-kaapelilla. Tangon korkeutta voidaan säätää käyttötilanteen ja yleisön mukaan.

Keskeiset ominaisuudet

• Aktiivinen 2-tiejärjestelmä: Pylväsmoduuli ja 12 tuuman bassoelementti muodostavat valmiin PA-kokonaisuuden
• 8-kanavainen digitaalimikseri: Mikrofoneille, instrumenteille ja linjatasoisille äänilähteille
• Z.CORE DSP: 32-bittinen liukulukuprosessointi ja 24-bittinen 48 kHz:n muunnos
• Kahdeksan 2 tuuman elementtiä: Selkeä ja tasaisesti jakautuva laulun-, puheen- ja musiikintoisto
• 12 tuuman bassoelementti: Voimakas ja hallittu bassotoisto 2,5 tuuman puhekelalla
• Class D -vahvistin: 1 400 W:n huipputeho ja 700 W:n RMS-teho
• Enimmäisäänenpaine: 128 dB SPL yhden metrin etäisyydeltä
• FiRPHASE: Optimoi vaihekäyttäytymistä ja elementtien yhteistoimintaa
• Laaja äänenpeitto: 120° vaakasuunnassa ja 30° pystysuunnassa
• Hi-Z-instrumenttitulo: Sähkökitaran tai sähköbasson suoraa kytkemistä varten
• Vahvistinsimulaatiot: 15 kitara- ja bassovahvistinmallia
• Sisäiset efektit: 80 kaiku-, viive- ja modulaatioasetusta
• Bluetooth: Langaton mikserin hallinta ja äänentoisto
• EVOX App: Mikserin kauko-ohjaus iOS- ja Android-laitteilla
• Monipuolinen käyttö: Esiintyjille, yhtyeille, DJ-käyttöön ja tapahtumiin

Tekniset tiedot

• Tuotetyyppi: Aktiivinen 2-tiepylväs-PA-järjestelmä digitaalimikserillä
• Taajuusvaste: 40–20 000 Hz
• Enimmäisäänenpaine: 128 dB SPL yhden metrin etäisyydeltä
• Vaakasuuntainen suuntaavuus: 120°
• Pystysuuntainen suuntaavuus: 30°
• Pylväsmoduulin elementit: 8 × 2"
• Pylväsmoduulin puhekelat: 1"
• Bassoelementti: 1 × 12"
• Bassoelementin puhekela: 2,5"
• Kokonaisteho: 1 400 W huipputeho, 700 W RMS
• Pylväsmoduulin vahvistinteho: 400 W huipputeho, 200 W RMS
• Bassoelementin vahvistinteho: 1 000 W huipputeho, 500 W RMS
• Jakotaajuus: 220 Hz
• Kaiutinjärjestelmän DSP: FiRPHASE
• Mikseri: 8-kanavainen Z.CORE-digitaalimikseri
• Mikserin prosessointi: 32-bittinen liukuluku
• AD/DA-muunnos: 24-bittinen, 48 kHz
• Dynaaminen alue: 108 dB
• Mic/Line-kanavat: 4
• Stereolinjatulot: 2
• Hi-Z-tulot: 1
• Phantom-syöttö: +48 V kanaville 1 ja 2
• Tulovahvistuksen säätöalue: 0–45 dB
• Kanavakorjain: 3-alueinen, puoliparametrinen keskialue
• Pää- ja AUX-korjain: 7-alueinen graafinen taajuuskorjain
• Kompressorit: Neljä kanavakompressoria kuudella asetuksella
• Efektit: 40 kaikua, 20 viivettä ja 20 modulaatioefektiä
• Vahvistinsimulaatiot: 15 kitara- ja bassovahvistinmallia
• AUX-lähtö: Yksi, Pre/Post-valinnalla
• Jalkakytkintuki: Kyllä
• Kauko-ohjaus: RCF EVOX App iOS- ja Android-laitteille
• Langaton äänentoisto: Bluetooth
• Suojaukset: Lämpö- ja RMS-suojaus sekä Soft Limiter
• Jäähdytys: Tuulettimeton konvektiojäähdytys
• Kotelomateriaali: PP-komposiitti
• Välitangon kiinnitys: M20-kierre
• Eturitilä: Teräs
• Väri: Musta
• Kootun järjestelmän mitat: 2 350 × 350 × 450 mm
• Kokonaispaino: 24,4 kg
