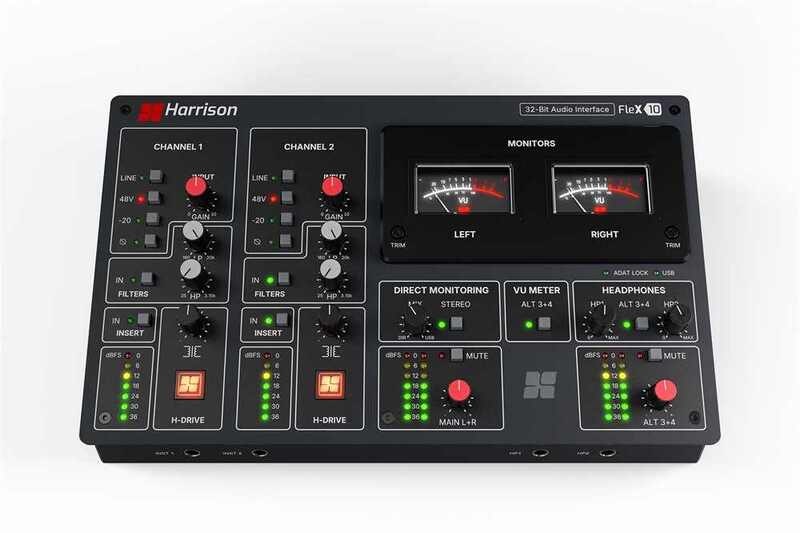

Harrison Flex-10

Harrison Flex-10 10 x 12 USB-C-äänikortti

Harrison Flex-10 on 10 tulon ja 12 lähdön USB-C-äänikortti, jossa yhdistyvät 32-bittinen ja 192 kHz:n äänikonversio, kaksi Harrison-mikrofonietuastetta sekä säädettävä H-DRIVE-muuntajasaturaatio. Monipuoliset analogiset liitännät, kahdeksankanavainen ADAT-laajennus ja MIDI I/O tekevät siitä joustavan keskipisteen koti- ja projektistudioon.

Kaksi analogista tulokanavaa voidaan yhdistää mikrofoneihin, linjatasoisiin laitteisiin tai Hi-Z-instrumentteihin. Molemmissa kanavissa on Harrisonin 32 Series -konsoleihin perustuvat ylipäästö- ja alipäästösuotimet, säädettävä H-DRIVE-piiri sekä balansoitu insert-liitäntä ulkoisia kompressoreita, taajuuskorjaimia ja muita analogisia prosessoreita varten.

Kaksi Harrison-mikrofonietuastetta

Flex-10 sisältää kaksi suorituskykyistä Harrison-mikrofonietuastetta, joiden 63 dB:n gain-alue soveltuu erilaisten mikrofoni- ja äänityslähteiden tallentamiseen. Molemmissa kanavissa on 48 V:n phantomsyöttö kondensaattorimikrofoneille, −20 dB:n pad voimakkaille signaaleille ja napaisuuden kääntö monimikrofonityöskentelyä varten.

Kanavakohtaiset LED-mittarit helpottavat tulotason seuraamista jo ennen signaalin siirtämistä tietokoneelle. Mikrofonitulojen 117,5 dB:n dynamiikka-alue ja −131 dBu:n EIN-arvo tarjoavat vähäkohinaisen lähtökohdan laulun, puheen ja akustisten instrumenttien tallentamiseen.

Säädettävä H-DRIVE-muuntajasaturaatio

Molemmissa tulokanavissa on aitoon muuntajaan perustuva H-DRIVE-piiri. Säädöllä voidaan lisätä signaaliin asteittain harmonista saturaatiota ja Harrisonin analogisista konsoleista tuttua sävyä.

H-DRIVE voidaan kytkeä erikseen päälle kummallakin kanavalla. Valaistu kytkin vaihtaa väriään meripihkasta punaiseen saturaation määrän kasvaessa, joten asetuksen voimakkuutta voidaan arvioida myös visuaalisesti. Kun H-DRIVE ohitetaan, tulokanavaa voidaan käyttää puhtaampaan ja neutraalimpaan tallennukseen.

Säädettävät ylipäästö- ja alipäästösuotimet

Harrisonin 32 Series -konsoleista kehitetyt analogiset suotimet mahdollistavat ääniprofiilin muokkaamisen ennen tallennusta ja H-DRIVE-saturaatiota. Ylipäästösuotimen säätöalue on 25 Hz–3,15 kHz ja alipäästösuotimen 160 Hz–20 kHz.

Suotimilla voidaan esimerkiksi vähentää mikrofonin matalataajuista käsittelyääntä, rajata tarpeettomia korkeita taajuuksia tai keskittää instrumentti halutulle taajuusalueelle. Molemmat suotimet voidaan kytkeä yhdellä painikkeella signaalitielle tai ohittaa kokonaan.

Mikrofoni-, linja- ja Hi-Z-tulot

Flex-10:n kaksi analogista tulokanavaa voidaan valita mikrofonille, linjatasoiselle laitteelle tai Hi-Z-instrumentille. Takapaneelin XLR-tulot on tarkoitettu mikrofoneille ja balansoidut 6,3 mm:n linjatulot esimerkiksi syntetisaattoreille, rumpukoneille ja ulkoisille etuasteille.

Etupaneelin kaksi Hi-Z-tuloa mahdollistavat sähkökitaran ja basson suoran kytkemisen. Mikrofoni-, linja- ja instrumenttiliitännät käyttävät samoja kahta analogista tulokanavaa, joten niitä ei käytetä kuutena samanaikaisena analogitulona.

Balansoidut insert-liitännät

Molemmissa tulokanavissa on kytkettävä balansoitu insert-piste. Sen avulla signaaliketjuun voidaan liittää ulkoinen kompressori, taajuuskorjain, Harrison 500 Series -moduuli tai muu analoginen prosessori ennen A/D-muunnosta.

Etupaneelin INS-painikkeella ulkoinen prosessori voidaan ottaa nopeasti mukaan signaaliketjuun tai ohittaa ilman kaapelien irrottamista.

32-bittinen ja 192 kHz:n äänikonversio

Flex-10 käyttää uuden sukupolven 32-bittisiä muuntimia ja tukee enintään 192 kHz:n näytteenottotaajuutta. Tuetut näytteenottotaajuudet ovat 44,1, 48, 88,2, 96, 176,4 ja 192 kHz.

Balansoitujen lähtöjen dynamiikka-alue on 119,5 dB ja enimmäislähtötaso +23,7 dBu. Laadukas muunnos tarjoaa tarkan perustan äänitykseen, editointiin, miksaukseen ja monitorointiin.

Kahdeksankanavainen ADAT I/O

Optinen ADAT-tulo ja -lähtö mahdollistavat järjestelmän laajentamisen yhteensopivalla mikrofonietuasteella, AD/DA-muuntimella tai muulla digitaalisella studiolaitteella. ADAT-yhteys tarjoaa enintään kahdeksan digitaalista tulo- ja lähtökanavaa.

Analogisten ja digitaalisten liitäntöjen yhdistelmä muodostaa kokonaisuudessaan enintään 10 tulon ja 12 lähdön äänitysjärjestelmän. ADAT LOCK -merkkivalo näyttää, kun ulkoiseen ADAT-laitteeseen ja sen kellosignaaliin on muodostettu vakaa yhteys.

Kaksi monitoriparia ja kaksi kuulokelähtöä

Flex-10 sisältää Main L/R- ja Alt 3/4 -monitorilähdöt. Molemmilla stereolähtöpareilla on omat äänenvoimakkuussäätimet ja mykistyspainikkeet, joten laitteeseen voidaan yhdistää esimerkiksi kaksi monitoriparia tai erilliset tarkkaamo- ja äänitystilan kaiuttimet.

Kahdessa suurivirtaisessa kuulokelähdössä on erilliset äänenvoimakkuussäätimet. Toinen kuulokelähtö voidaan vaihtaa seuraamaan Alt 3/4 -lähtöä, mikä helpottaa erillisten kuunteluratkaisujen rakentamista äänittäjälle ja esiintyjälle.

Suora monitorointi ja analogiset VU-mittarit

Suoran monitoroinnin MIX-säätimellä voidaan yhdistää tulosignaalia ja tietokoneelta palaavaa DAW-toistoa. Tämä mahdollistaa tallennettavan lähteen kuuntelemisen ilman ohjelmiston aiheuttamaa viivettä. Stereo-toiminto sijoittaa ensimmäisen tulokanavan vasemmalle ja toisen oikealle.

Suuret taustavalaistut analogiset VU-mittarit näyttävät valinnan mukaan Main- tai Alt-lähtöparin tason. Lisäksi kummankin lähtöparin yhteydessä on LED-tasomittari.

MIDI I/O syntetisaattoreille ja rumpukoneille

3,5 mm:n TRS-liitännöillä toteutettu MIDI-tulo ja -lähtö mahdollistavat MIDI-koskettimistojen, syntetisaattoreiden, rumpukoneiden ja muiden MIDI-laitteiden yhdistämisen studiojärjestelmään.

Mixbus 12 ja Harrison Creator Pack

Harrison Flex-10 sisältää täyden Harrison Mixbus 12 -lisenssin. Analogisesta mikserityöskentelystä vaikutteita saanut DAW-ohjelmisto tarjoaa Harrisonin konsolitaajuuskorjaimen jokaiselle kanavalle sekä työkalut äänitykseen, editointiin ja miksaukseen.

Mukana toimitettava Harrison Creator Pack sisältää virtuaali-instrumentteja, plug-ineja, looppeja ja sampleja useilta ohjelmistovalmistajilta. Paketti muodostaa Flex-10:n ja Mixbus 12:n kanssa käyttövalmiin kokonaisuuden musiikkituotantoon.

Keskeiset ominaisuudet

• 10 tuloa ja 12 lähtöä: Analogiset kanavat ja ADAT-laajennus joustavaan studiokäyttöön
• 32-bit/192 kHz: Korkean resoluution A/D- ja D/A-muunnos
• Kaksi Harrison-etuastetta: 63 dB:n gain-alue ja ammattitason signaalinkäsittely
• H-DRIVE: Säädettävä ja ohitettava muuntajasaturaatio kummallakin kanavalla
• Analogiset suotimet: Säädettävät ylipäästö- ja alipäästösuotimet
• Kaksi Hi-Z-tuloa: Kitaran ja basson suoraan tallentamiseen
• Kaksi linjatuloa: Syntetisaattoreille, rumpukoneille ja muille linjatasoisille lähteille
• Insertit: Balansoitu ja kytkettävä insert-piste molemmissa tulokanavissa
• ADAT I/O: Enintään kahdeksan digitaalista tulo- ja lähtökanavaa
• Kaksi monitoriparia: Main L/R- ja Alt 3/4 -lähdöt erillisillä säädöillä
• Kaksi kuulokelähtöä: Erilliset äänenvoimakkuussäätimet ja vaihtoehtoinen Alt 3/4 -kuuntelu
• Suora monitorointi: Säädettävä tulosignaalin ja DAW-toiston kuuntelusuhde
• Analogiset VU-mittarit: Vaihdettavissa Main- ja Alt-lähtöjen välille
• MIDI I/O: Ulkoisten MIDI-laitteiden yhdistämiseen
• Ohjelmistopaketti: Harrison Mixbus 12 ja Harrison Creator Pack

Tekniset tiedot

• Tuotetyyppi: USB-C-äänikortti
• Tulot ja lähdöt: Enintään 10 tuloa ja 12 lähtöä
• Bittisyvyys: 32 bit
• Enimmäisnäytteenottotaajuus: 192 kHz
• Tuetut näytteenottotaajuudet: 44,1, 48, 88,2, 96, 176,4 ja 192 kHz
• Mikrofonietuasteet: Kaksi Harrison High-Performance -etuastetta
• Mikrofonitulot: Kaksi XLR-liitäntää
• Phantomsyöttö: 48 V
• Pad: −20 dB
• Mikrofonietuasteen gain-alue: 63 dB
• Mikrofonitulon dynamiikka-alue: 117,5 dB, A-painotettu
• Mikrofonitulon EIN: −131 dBu, A-painotettu
• Mikrofonitulon enimmäistaso: +29 dBu
• Mikrofonitulon impedanssi: 1,3 kΩ
• Instrumenttitulot: Kaksi 6,3 mm:n Hi-Z-tuloa
• Instrumenttulon enimmäistaso: +14 dBu
• Instrumenttulon impedanssi: 1 MΩ
• Linjatulot: Kaksi balansoitua 6,3 mm:n TRS-tuloa
• Linjatulon gain-alue: 27 dB
• Linjatulon dynamiikka-alue: 118 dB, A-painotettu
• Linjatulon enimmäistaso: +25 dBu
• Linjatulon impedanssi: 14 kΩ
• H-DRIVE-piirit: Kaksi säädettävää muuntajasaturaatiopiiriä
• Ylipäästösuodin: 25 Hz–3,15 kHz
• Alipäästösuodin: 160 Hz–20 kHz
• Insert-liitännät: Kaksi balansoitua 6,3 mm:n TRS-liitäntää
• Monitorilähdöt: Main L/R ja Alt 3/4, balansoidut 6,3 mm:n TRS-liitännät
• Lähtöjen dynamiikka-alue: 119,5 dB, A-painotettu
• Enimmäislähtötaso: +23,7 dBu
• Lähtöimpedanssi: 150 Ω
• Kuulokelähdöt: Kaksi erikseen säädettävää 6,3 mm:n lähtöä
• Kuulokelähtöjen dynamiikka-alue: 119 dB, A-painotettu
• Kuulokelähtöjen enimmäistaso: +15 dBu
• Kuulokelähtöjen impedanssi: Alle 1 Ω
• Digitaalinen liitäntä: Optinen ADAT-tulo ja -lähtö, enintään kahdeksan kanavaa
• MIDI: MIDI In ja Out 3,5 mm:n TRS-liitännöillä
• Tietokoneliitäntä: USB-C
• macOS: Class compliant, ei erillistä ajuria
• Linux: Class compliant
• Windows: Harrison USB ASIO/WDM -ajuri vaaditaan
• Mitat: 304,8 x 184,2 x 88,9 mm
• Paino: 2,15 kg
• Mukana: Ulkoinen virtalähde ja virtajohto
• Ohjelmistot: Harrison Mixbus 12 ja Harrison Creator Pack

Kenelle Harrison Flex-10 sopii?

Harrison Flex-10 sopii muusikoille, tuottajille ja äänittäjille, jotka tarvitsevat laadukkaan työpöytämallisen äänikortin laulun, kitaran, basson, syntetisaattoreiden ja ulkoisten analogilaitteiden tallentamiseen. Se palvelee erityisesti käyttäjiä, jotka haluavat yhdistää modernin USB-C-äänityksen, ADAT-laajennettavuuden ja säädettävän analogisen muuntajasaturaation.

Usein kysyttyä

• Kuinka monta analogista tulokanavaa Flex-10:ssä on? Laitteessa on kaksi analogista tulokanavaa. Kummallekin voidaan valita mikrofoni-, linja- tai Hi-Z-instrumenttitulo.
• Voiko äänikorttia laajentaa ADAT-laitteella? Kyllä. ADAT I/O tarjoaa enintään kahdeksan digitaalista tulo- ja lähtökanavaa yhteensopivalle laitteelle.
• Mitä H-DRIVE tekee? H-DRIVE ohjaa tulosignaalia aidon muuntajan läpi ja lisää säädettävää harmonista saturaatiota.
• Voiko ulkoisen kompressorin liittää suoraan tulokanavaan? Kyllä. Molemmissa tulokanavissa on kytkettävä balansoitu insert-piste ulkoiselle signaaliprosessorille.
• Tarvitseeko Flex-10 erillisen ajurin? macOS- ja Linux-käyttö on class compliant. Windowsissa tarvitaan Harrisonin USB ASIO/WDM -ajuri.
• Mitä ohjelmistoja laitteen mukana toimitetaan? Mukana ovat Harrison Mixbus 12 -DAW-ohjelmisto ja Harrison Creator Pack.
