MOTU 828

MOTU 828 – 28 x 32 USB 3 -äänikortti DSP-mikserillä ja inserteillä

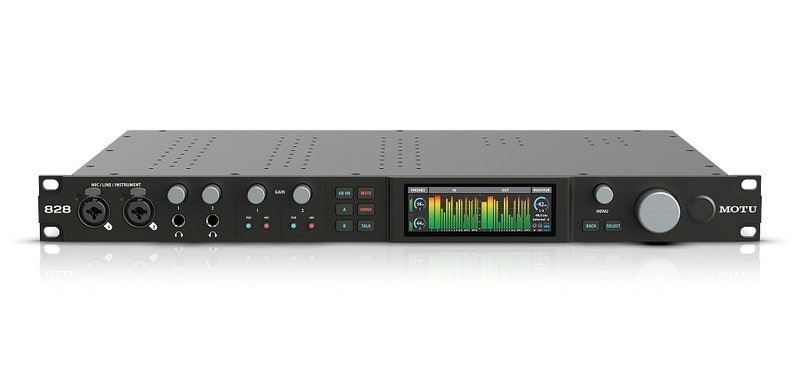

MOTU 828 on monipuolinen USB 3 -äänikortti Mac-, Windows- ja yhteensopiviin iOS-järjestelmiin. Enimmillään 28 tuloa ja 32 lähtöä, kaksi mikrofonietuastetta, kattavat analogi- ja digitaaliliitännät sekä sisäinen DSP-mikseri tekevät siitä studion keskuksen äänitykseen, ulkoisten prosessorien käyttöön ja kuuntelumiksausten rakentamiseen.

ESS Sabre32 Ultra -D/A-muunninteknologia vastaa analogisen toiston laadusta, kun taas MOTU-ajurit mahdollistavat pienen viiveen työskentelyn tietokoneella. Etupaneelin 3,9" RGB LCD -värinäyttö tarjoaa selkeän tasomittaroinnin tuloille ja lähdöille.

Kaksi mikrofonietuastetta insert-liitännöillä

Kaksi XLR-/6,3 mm:n TRS-combotuloa sopivat mikrofoneille, linjatasoisille äänilähteille ja Hi-Z-instrumenteille, kuten kitaralle tai bassolle. Molemmissa kanavissa on erillinen gain-säätö, +48 V:n phantom-virta, mikrofonitulon −20 dB:n pad-vaimennus ja polariteetin kääntö. Asetuksia voi hallita myös CueMix 5 -ohjelmistosta.

Kanavakohtaiset insert-lähetykset ja -paluut mahdollistavat esimerkiksi ulkoisen kompressorin liittämisen tulosignaalin käsittelyyn. Insert-paluut voivat vaihtoehtoisesti toimia linjatuloina mikrofonikanavien sijasta.

Analogiliitännät studion laitteille

Kahdeksan balansoitua TRS-linjatuloa tarjoavat liitännät esimerkiksi syntetisaattoreille, ulkoisille mikrofonietuasteille ja efektiprosessoreille. Kahdeksan balansoidun TRS-lähdön lisäksi käytössä on erillinen XLR-päälähtöpari. Kaksi kuulokelähtöä helpottavat työskentelyä äänittäjän ja muusikon kesken.

TRS-linjatulojen dynamiikka on 120 dB ja TRS-lähtöjen 125 dB. Mikrofonitulojen 118 dB:n dynamiikka kuvaa eri signaalitietä, joten näitä arvoja ei pidä sekoittaa keskenään.

DSP-mikseri ja CueMix 5

Sisäinen 24 tulon DSP-mikseri tarjoaa kahdeksan stereoväylää erillisiä kuuntelumiksauksia varten. Efektivalikoimaan kuuluvat kaiku, nelialueinen EQ, gate ja kompressori. Käsittely tapahtuu äänikortissa, mikä vähentää tietokoneen kuormitusta kuuntelussa.

CueMix 5 -sovelluksella hallitset miksausta ja laitteen asetuksia. Langaton ohjaus onnistuu samassa lähiverkossa olevilta yhteensopivilta mobiililaitteilta, kun 828 on liitetty USB-kaapelilla verkossa olevaan tietokoneeseen.

Digitaalinen laajennus ja synkronointi

Kaksi optista tulo- ja lähtöparia mahdollistavat ADAT-laitteiden yhdistämisen. Optical Expander -tilassa 828 toimii toisen yhteensopivan laitteen optisena liitäntälaajennuksena. Lisäksi käytössä ovat koaksiaalinen stereo-S/PDIF, MIDI In/Out/Thru ja Word Clock -synkronointi.

Jalkakytkinliitännällä voi ohjata esimerkiksi punch-in-äänitystä tai ohjelmoitavia tietokoneen näppäinkomentoja kädet vapaina.

Tekniset tiedot

• Tuotetyyppi: USB 3 -äänikortti DSP-mikserillä
• Enimmäiskanavamäärä: 28 tuloa ja 32 lähtöä
• Tietokoneliitäntä: USB-C
• 2 mikrofoni-/linja-/Hi-Z-instrumenttituloa XLR-/TRS-comboliittimillä
• Tulokohtainen gain, +48 V:n phantom-virta, −20 dB:n pad ja polariteetin kääntö
• Insert-lähetys ja -paluu kummallekin mikrofonikanavalle
• 8 balansoitua 6,3 mm:n TRS-linjatuloa
• 8 balansoitua 6,3 mm:n TRS-lähtöä
• 2 balansoitua XLR-päälähtöä
• 2 stereokuulokelähtöä
• Mikrofonitulojen dynamiikka: 118 dB
• TRS-linjatulojen dynamiikka: 120 dB
• TRS-lähtöjen dynamiikka: 125 dB
• 2 optista ADAT-tuloa ja 2 lähtöä: yhteensä 16 kanavaa kumpaankin suuntaan 44,1/48 kHz:n taajuuksilla tai 8 kanavaa 88,2/96 kHz:n taajuuksilla
• Optinen Bank A tukee vaihtoehtoisesti stereo-TOSLink S/PDIF -muotoa
• Koaksiaalinen stereo-S/PDIF-tulo ja -lähtö RCA-liittimillä
• MIDI In/Out/Thru
• Word Clock In ja Out/Thru
• Jalkakytkinliitäntä
• Näytteenottotaajuudet: 44,1–192 kHz
• DSP-mikseri: 24 tuloa ja 8 stereoväylää
• DSP-efektit: kaiku, nelialueinen EQ, gate ja kompressori
• 176,4/192 kHz:n taajuuksilla digitaaliset ääniliitännät, tulojen efektit ja kaiku ovat pois käytöstä; miksausväylien EQ:t toimivat edelleen
• 3,9" 24-bittinen RGB LCD -värinäyttö
• CueMix 5 -ohjaussovellus
• Mukana USB-C–USB-C-kaapeli ja IEC-virtajohto

Usein kysytyt kysymykset

Mihin MOTU 828:n insert-liitäntöjä käytetään?

Niillä liitetään ulkoinen prosessori mikrofonikanavan signaalitiehen. Insert-paluuta voi käyttää myös linjatulona kyseisen mikrofonikanavan sijasta.

Miten MOTU 828:n langaton ohjaus toimii?

828 liitetään USB-kaapelilla lähiverkossa olevaan tietokoneeseen. CueMix 5 -ohjaus onnistuu yhteensopivalta mobiililaitteelta samassa verkossa.

Ovatko kaikki 60 äänikanavaa käytettävissä 192 kHz:n taajuudella?

Eivät. Optiset ja S/PDIF-liitännät ovat pois käytöstä 176,4/192 kHz:n taajuuksilla, joten kanavamäärä pienenee.
