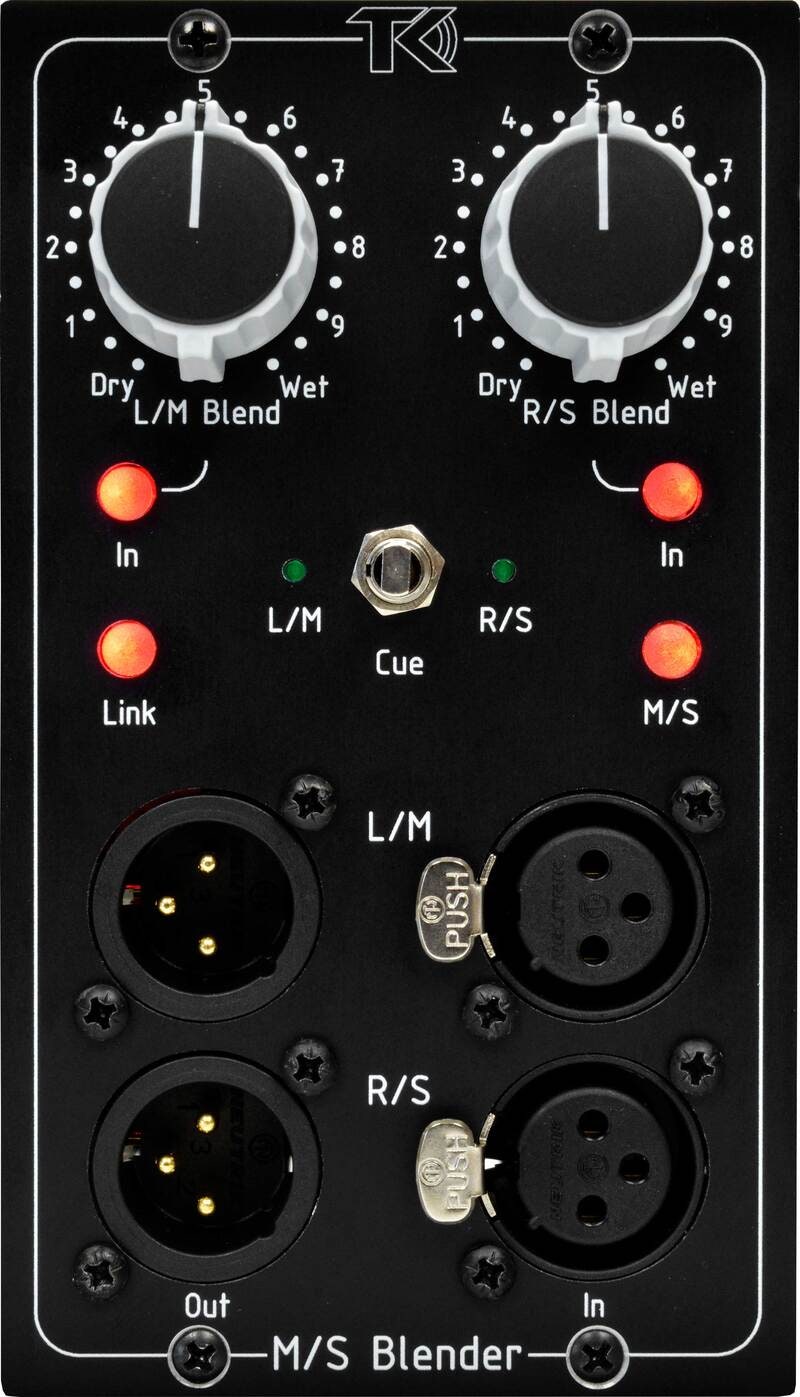

TK Audio M/S Blender 500

TK Audio M/S Blender 500 – rinnakkaiskäsittelymoduuli ja M/S-enkooderi/dekooderi

TK Audio M/S Blender 500 yhdistää kaksikanavaisen rinnakkaissekoituksen ja M/S-enkoodauksen sekä -dekoodauksen samaan 500-sarjan moduuliin. Sen avulla ulkoisella prosessorilla käsiteltyä signaalia voi sekoittaa alkuperäisen signaalin rinnalle. Moduuli toimii kahtena itsenäisenä monokanavana tai linkitettynä stereokokonaisuutena ja mahdollistaa myös keski- ja sivukanavan erillisen ulkoisen käsittelyn.

Rinnakkaiskäsittely ulkoisilla prosessoreilla

Blend-säätimillä määritetään alkuperäisen ja käsitellyn signaalin suhde. Voit esimerkiksi lisätä voimakkaasti kompressoitua ääntä alkuperäisen rinnalle tai annostella ulkoisen särö- tai saturaatiolaitteen vaikutusta. Perustilassa kanavilla on itsenäiset Blend-säädöt. Link-toiminnolla vasemman kanavan säädin ohjaa molempia kanavia, mikä helpottaa stereosignaalin tasapainoista käsittelyä.

M/S-reititys keski- ja sivukanavan käsittelyyn

M/S-tilassa moduuli muuntaa vasemman ja oikean kanavan lähetykset keski- ja sivusignaaleiksi. Ulkoisilta prosessoreilta palaavat signaalit muunnetaan takaisin vasemmaksi ja oikeaksi kanavaksi ennen Blend-säätöä. Käsittelyyn voi käyttää stereolaitteen sijaan myös erillisiä monolaitteita keskikanavalle ja sivukanavalle.

Blend toimii siis myös M/S-tilassa dekoodatulle L/R-signaalille. Keski- ja sivukanavan käsittelyosuuksia ei voi säätää Blend-säätimillä erikseen, ja valmistaja suosittelee Link-toiminnon käyttöä kanavatasapainon säilyttämiseksi.

Cue-kuuntelu ja balansoidut liitännät

Cue-toiminnolla voi kuunnella vasenta tai oikeaa kanavaa erikseen. M/S-tilassa kuunneltavaksi voi valita keski- tai sivukanavan. Valittu signaali ohjataan molempiin päälähtöihin, mikä helpottaa käsittelyn arviointia. Ulkoiset prosessorit liitetään balansoituihin XLR-send- ja return-liitäntöihin.

Tekniset tiedot

• Tuotetyyppi: 500-sarjan rinnakkaiskäsittelymoduuli ja M/S-enkooderi/dekooderi
• Toimintatilat: dual mono, linkitetty stereo ja M/S
• Blend-säätimet: alkuperäisestä täysin käsiteltyyn signaaliin, 41 askelta
• Link: yhteinen Blend-säätö ja kanavien aktivointi
• Cue-kuuntelu: Left, Right, Mid tai Side
• Send- ja return-liitännät: balansoidut XLR-liitännät
• Kaikki tulot ja lähdöt elektronisesti balansoituja
• Enimmäistulo- ja lähtötaso: +26 dBu
• Tuloimpedanssi: 24 kilo-ohmia
• Lähtöimpedanssi: 70 ohmia
• Virrankulutus: +130 mA / −60 mA
• Edellyttää erikseen hankittavaa yhteensopivaa 500-sarjan runkoa

Usein kysytyt kysymykset

Sisältääkö M/S Blender 500 kompressorin tai taajuuskorjaimen?

Ei. Se reitittää ja sekoittaa signaaleja. Kompressio, taajuuskorjaus ja muu efektikäsittely tehdään send- ja return-liitäntöihin kytketyillä ulkoisilla prosessoreilla.

Voiko M/S-käsittelyyn käyttää kahta erillistä monolaitetta?

Kyllä. Keskikanavan ja sivukanavan voi ohjata erillisille monolaitteille. Moduuli hoitaa M/S-enkoodauksen ja palautuvien signaalien dekoodauksen stereoksi.

Voiko keski- ja sivukanavan Blend-suhdetta säätää erikseen?

Ei. M/S-signaalit dekoodataan takaisin vasemmaksi ja oikeaksi kanavaksi ennen Blend-säätöä. Valmistaja suosittelee M/S-tilassa Link-toimintoa kanavatasapainon säilyttämiseksi.
