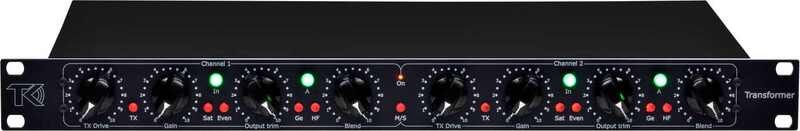

TK Audio The Transformer

TK Audio The Transformer – analoginen saturaatioprosessori M/S-toiminnolla

TK Audio The Transformer on äänitykseen ja miksaukseen tarkoitettu analoginen prosessori, jolla lisätään ääneen harmonisia yläsäveliä ja muokataan sen sointia. Kolme erilaista saturaatiovaihetta, Blend-säädin ja erikseen kytkettävä muuntajakytketty Class-A-aste tarjoavat vaihtoehtoja hienovaraisesta värittämisestä voimakkaampaan saturaatioon. M/S-toiminnolla stereosignaalin keski- ja sivusisältöä voidaan käsitellä erikseen.

TX Drive – muuntajasaturaatiota ja alataajuuksien muokkausta

Signaaliketjun ensimmäinen vaihe on TX Drive -muuntajasaturaatiopiiri. Sen säädin muuttaa saturaation luonnetta pitäen signaalitason tasaisena. Piiri tuottaa alataajuuksille noin prosentin harmonista säröä sekä maltillisesti ylempiä harmonisia. Se voi myös korostaa noin 30 Hz:n aluetta noin 2 dB. TX Drive -säätö muuttaa tämän korostuksen ja ylempien harmonisten määrää, kun taas alataajuuksien harmoninen särö pysyy noin prosentissa.

Sat ja Ge – kaksi erilaista särön luonnetta

Passiivinen Sat-vaihe tuottaa parittomia harmonisia yläsäveliä. Even-kytkimellä mukaan lisätään myös parillisia harmonisia. Aktiivinen Ge-germaniumaste puolestaan tuottaa enemmän parillisia kuin parittomia harmonisia ja pehmentää ylätaajuuksien sointia.

TX Driven jälkeen sijoitettu Gain-säädin määrittää, kuinka voimakkaasti Sat- ja Ge-vaiheita ajetaan. Näin harmonisten määrää voidaan kasvattaa tarpeen mukaan. Output Trim -säätimellä käsitellyn signaalin taso sovitetaan ennen Blend-säädintä.

Blend ja M/S tuovat hallintaa käsittelyyn

Blend-säätimellä saturaatiovaiheiden käsittelemää signaalia sekoitetaan alkuperäiseen signaaliin. Rinnakkaiskäsittely mahdollistaa harmonisten lisäämisen samalla, kun alkuperäisen äänen ominaisuuksia säilytetään mukana.

M/S-tilassa keskikanavaa ja sivukanavaa voi käsitellä erilaisilla asetuksilla. Keskikanavaan voi esimerkiksi lisätä TX Drivella alataajuuksien harmonisia ja sivukanavaan Sat- tai Ge-vaiheiden tuottamaa väriä. Class-A-aste sijaitsee M/S-koodauksen ja -dekoodauksen jälkeen, joten se ei käsittele keski- ja sivukanavaa erikseen.

Muuntajakytketty Class-A-aste ja HF Boost

Signaaliketjun lopussa on erikseen kytkettävä Class-A-aste, jonka soinnin lähtökohtana ovat 1970-luvun alun brittiläiset Class-A-kytkennät. Se lisää ääneen iskuvoimaa ja keskialueen luonnetta sekä pehmentää ylätaajuuksien sävyä. Asteen HF Boost -toiminnolla ylätaajuuksille voi lisätä kevyttä korostusta.

Ominaisuudet ja säätimet

• Tuotetyyppi: analoginen saturaatio- ja soundinmuokkausprosessori
• TX Drive: muuntajasaturaatio omalla säätimellä ja ohituksella
• Sat: passiivinen saturaatio- ja clipping-vaihe
• Even-kytkin: lisää Sat-vaiheeseen parillisia harmonisia
• Ge: aktiivinen germaniumaste
• Gain: enintään +20 dB Sat- ja Ge-vaiheiden ajamiseen
• Output Trim: −20–0 dB
• Blend: käsitellyn ja alkuperäisen signaalin sekoitus
• M/S-toiminto: keski- ja sivukanavan erillinen saturaatiokäsittely
• Erikseen kytkettävä muuntajakytketty Class-A-aste
• HF Boost Class-A-asteessa
• Kanavakohtainen ohitus

Usein kysytyt kysymykset

Mitä eroa TX Drive-, Sat- ja Ge-vaiheilla on?

TX Drive tuottaa muuntajasaturaatiota ja muokkaa erityisesti alataajuuksia. Sat on passiivinen saturaatioaste, jossa parittomien harmonisten rinnalle voi lisätä parillisia Even-kytkimellä. Ge on aktiivinen germaniumaste, joka tuottaa enemmän parillisia kuin parittomia harmonisia ja pehmentää ylätaajuuksien sointia.

Voiko saturaatiota sekoittaa alkuperäiseen signaaliin?

Kyllä. Blend-säätimellä saturaatiovaiheiden käsittelemää signaalia sekoitetaan alkuperäiseen signaaliin.

Toimiiko Class-A-aste M/S-tilassa?

Class-A-aste on M/S-koodauksen ja -dekoodauksen jälkeen. Sitä voi käyttää M/S-käsittelyn jälkeen, mutta sillä ei voi käsitellä keski- ja sivukanavaa erikseen.
