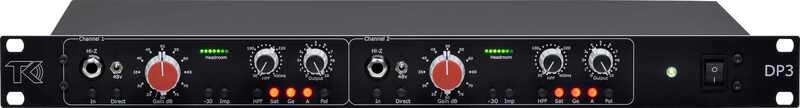

TK Audio DP3

TK Audio DP3 – kaksikanavainen mikrofonietuaste Class-A- ja germaniumasteilla

TK Audio DP3 on kaksikanavainen mikrofonietuaste, joka yhdistää modernin etuastekytkennän erikseen valittaviin saturaatio-, germanium- ja Class-A-asteisiin. Enintään 80 dB:n gain, Lundahl- ja Carnhill-muuntajat sekä Hi-Z-instrumenttitulot tekevät siitä monipuolisen työkalun mikrofonien ja soitinten äänittämiseen. Eri käsittelyasteilla sointia voi muokata puhtaammasta vahvistuksesta harmonisesti rikkaampaan, vintage-henkiseen ääneen.

Lundahl-tulomuuntaja ja jopa 80 dB gainia

DP3:n mikrofonitulo perustuu Lundahl-muuntajaan ja suuren vahvistuksen tuloasteeseen. Gain säädetään 5 dB:n askelin. Valittava 1 600 tai 400 ohmin mikrofonituloimpedanssi tarjoaa vaihtoehtoja mikrofonin kuormitukseen. Mukana ovat myös 48 V phantomsyöttö, −30 dB:n pad ja napaisuuden kääntö.

Valittavat saturaatio-, germanium- ja Class-A-asteet

Erikseen kytkettävät saturaatio- ja germaniumasteet lisäävät signaaliin väriä ja harmonisia yläsäveliä. Germaniumasteen soinnillinen lähtökohta on 1960-luvun keskialueelta säröytyvä soundi. Carnhill-muuntajaa käyttävä Class-A-aste puolestaan tuo mukaan 1970-luvun alun brittiläisistä kytkennöistä tuttua alakeskialueen painoa ja iskuvoimaa.

Lähtötason säädin sijaitsee Class-A-asteen jälkeen. Näin käsittelyasteita voi ajaa voimakkaammin ja sovittaa lopullisen lähtötason erikseen äänikortin tai muun seuraavan laitteen tuloon.

Hi-Z-instrumenttitulo ja Direct-tila

2 megaohmin Hi-Z-tulo soveltuu esimerkiksi kitaran ja basson suoraan äänittämiseen. Tulolla on oma aktivointikytkin, joten soitinkaapelin voi jättää paikalleen. Direct-tilassa instrumenttisignaali ohittaa mikrofonitulomuuntajan ja mikrofonin tuloasteen ja kulkee suoraan ylipäästösuotimelle sekä valittaville käsittelyasteille. Direct-tilan vahvistus on +14 dB.

Säädettävä ylipäästösuodin ja headroom-mittari

Portaattomasti säädettävä 30–400 Hz:n ylipäästösuodin auttaa rajaamaan tarpeettomia alataajuuksia. Suotimen jyrkkyys on 12 dB oktaavia kohden. Kahdeksan LEDin headroom-mittari seuraa tasoa ennen lähtötason säädintä, joten sisäisen signaaliketjun kuormitus näkyy myös lähtötasoa pienennettäessä.

Tekniset tiedot

• Tuotetyyppi: kaksikanavainen mikrofonietuaste
• Gain: enintään 80 dB, säätö 5 dB:n askelin
• Lundahl-tulomuuntajat ja Carnhill-muuntajilla toteutetut Class-A-asteet
• Erikseen valittavat saturaatio-, germanium- ja Class-A-asteet
• Mikrofonituloimpedanssi: 1 600 / 400 ohmia
• Hi-Z-instrumenttituloimpedanssi: 2 megaohmia
• Hi-Z Direct -tilan vahvistus: +14 dB
• Ylipäästösuodin: 30–400 Hz, 12 dB/oktaavi
• 48 V phantomsyöttö ja −30 dB:n pad
• Napaisuuden kääntö
• Lähtötason säätö Class-A-asteen jälkeen
• Kahdeksan LEDin headroom-mittari
• Enimmäislähtötaso: +26 dBu

Usein kysytyt kysymykset

Voiko TK Audio DP3:lla äänittää kitaran tai basson suoraan?

Kyllä. DP3:ssa on 2 megaohmin Hi-Z-instrumenttitulot. Direct-tilassa soitinsignaali ohittaa mikrofonitulomuuntajan ja mikrofonin tuloasteen.

Voiko käsittelyasteita ajaa voimakkaammin nostamatta lopullista lähtötasoa?

Kyllä. Lähtötason säädin sijaitsee Class-A-asteen jälkeen, joten käsittelyasteiden voimakkaampaa ajoa voi kompensoida pienentämällä lähtötasoa.

Onko DP3:n LED-mittari VU-mittari?

Ei. Se on headroom-mittari, joka seuraa signaalitasoa ennen lähtötason säädintä ja auttaa arvioimaan sisäisen signaaliketjun jäljellä olevaa headroomia.
